1．系统概述

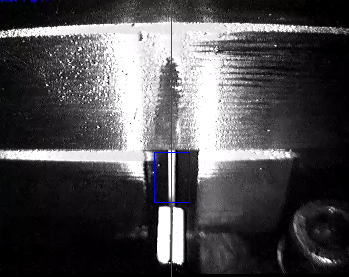

国铁华晨铁路道岔转换设备综合监测系统利用摄像机采集道岔转辙机表示杆缺口，通过对视频图像的特征化处理满足利用既有信号电缆或光纤在低带宽条件下传输视频图像的要求，应用模式分析算法实现对缺口偏差的预警、告警及实时监视。该系统具有直观、误报率的特点。应用该系统对道岔缺口的实时监测，车站维护人员和远程电务段调度可有效判断道岔运用状态，大量减少实际开箱检查次数，延长了转辙机的使用寿命。该系统能够基本代替人工日常巡视，提高了工作效率，大幅减轻人员劳动强度和劳动安全性。

2.系统技术参数

1）缺口图像识别率：0.02mm/像素

2）缺口偏移监测精度：0.1mm

3）信号传输距离：≦3km(1.0mm线径)

4）动态图像传输码流：100kb～250kb

5）动态视频图像：cif，6帧/秒

6）监测速率：5秒/每转辙机

3．系统功能

站场信息配置

缺口监测设备信息配置

系统参数配置

用户权限管理

缺口视频模式分析

预警告警事件响应

缺口视频流分发

缺口实时告警

缺口实时查询

历史动图查询预告警记录查询

统计分析
