本探伤仪采用超声波探伤原理，专为国产外锁闭装置探伤研制，是电务维护人员对在用外锁闭装置进行无损检测的专用工具。

主要技术参数

该探伤仪重量轻、体积小、可使用按键与触摸屏幕操作、并且具有智能化的操作界面和便携性。

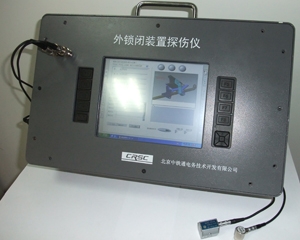

探伤仪外观

主要技术规格：

　外形尺寸400x244x100（mm）；

　I/O接口：探头接口x2；电源接口x1；USB接口x2；

　重量：<5kg；

　防水等级：IP20；

　工作温度：0℃~+40℃；

　电池使用时间：≥4小时（理论时间）；

　按键：8个可编程功能按键，四个方向键一个确认键；

　显示：尺寸≥8.0"；亮度≥350 cd/m²；最大分辨率≥800 x 600 像素；可视角度≥70 Deg.；触摸屏；

　硬件系统：CPU主频≥ 1.6 GHZ；内存≥1GB；

　操作系统：Microsoft  Windows  XP Embedded；

　存储: ≥4G(可扩展)；

　通信：无线LAN Wi-Fi；蓝牙；

　主要配件：外包x1，鼠标x1，直探头x2，60°斜探头x1，耦合剂x2，辅助、清洁工具1套。

探伤专用软件

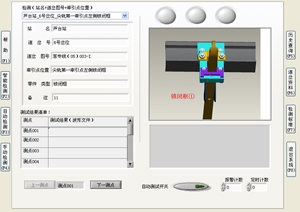

外锁闭探伤专用软件主要有道岔资料记录、检测标准维护、智能检测、自动检测、手动检测、历史记录查询、帮助等功能。

软件操作顺序为：登陆软件 >> 输入道岔资料 >> 确定检测零件 >> 选择智能/自动/手动检测 >> 开始检测>>历史记录查询。

　　

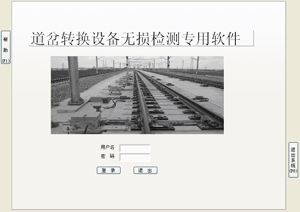

软件主界面

现场应用技术特点

1）提出合理的外锁闭探伤检测周期、技术条件与检测标准；

2）针对现场使用中外锁闭关键部件选取几个重点探伤点进行检测；

3）不拆解或少拆解外锁闭，减小现场工作强度，利用有限空间进行准确快速检测，在现场设备的指定位置进行探伤即可检测到全部探伤点，在密贴和斥离状态各测一次；

4）探伤时不须大面积去掉油污，仅需在零件指定的暴露部位进行清洁；

5）具有界面友好的智能化操作向导，操作者经过简单培训即可使用，输入道岔型号等信息，按照提示清洁探测点并放置探头，探伤完毕后系统自动判断结果并保存，同时采用声、光、字提示报警，操作者不需对超声波波形等复杂图形进行识别处理；

6）探伤仪的配置设备简便、附件少，具有触摸屏与按键操作功能，满足快速、准确和可靠性高等要求，并具有系统功能扩展性。

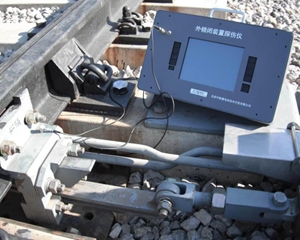

现场操作	探伤仪
