1、概述

JQ型转辙机缺口监测系统主要通过监测转辙机的真实缺口偏移量反映道岔密贴程度。系统可以实时监测并上传缺口数值，定时轮询或人工提取缺口图片和视频，存储并统计所监测到的缺口信息，方便用户查询，追踪分析道岔转换前后偏移量的变化趋势。当缺口偏移量超限，系统能实时给出预警、告警、图片等信息，以便维护人员及时对转辙机进行调整，为道岔养护提供依据。

2、系统型号及含义

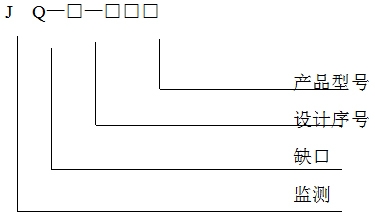

3、系统组成及功能

1）系统组成

JQ型转辙机缺口监测系统由车站监控终端、现场监测箱和缺口采集处理模块组成，同时，根据现场需求，系统还可扩展远程监控终端，其结构如下图所示。

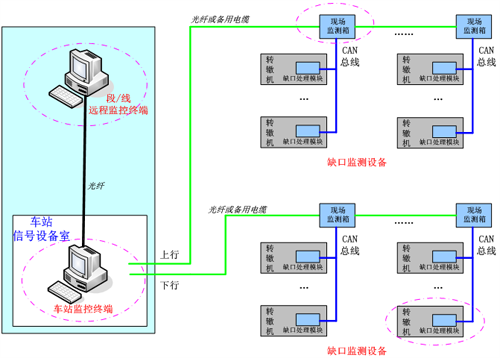

JQ型转辙机缺口监测系统结构示意图

2）系统主要功能：

Ø  实时监测并上传缺口偏移数值及道岔定反位状态信息，及时反映道岔当前状态

Ø  定时轮询、电流触发或人工提取，上传缺口图片和视频，方便用户查阅缺口当前信息，了解道岔运行状态

Ø  缺口偏移量超限时进行预警和告警，提醒用户发现并处理故障

Ø  记录并统计道岔缺口信息（包括温度、湿度、定位缺口偏移量、反位缺口偏移量），有助于维护人员进行追踪分析

4、系统图片

车站监控终端	现场监测箱内部结构

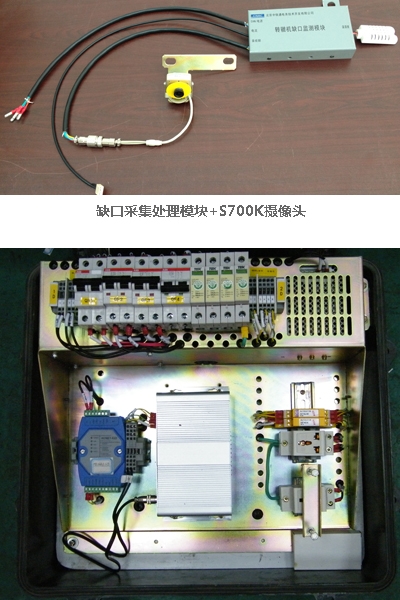

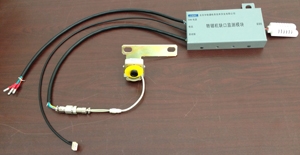

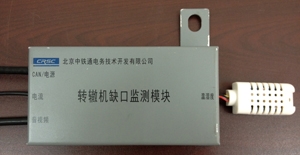

缺口采集处理模块+S700K摄像头	缺口采集处理模块

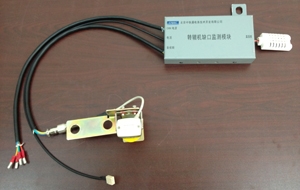

缺口采集处理模块+ZDJ9摄像头	缺口监测模块+S700K摄像头

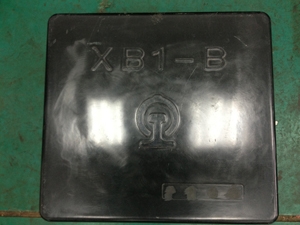

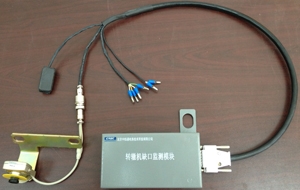

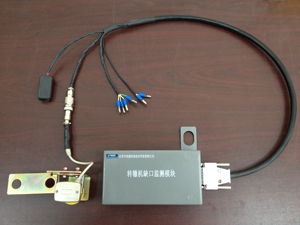

缺口监测模块+ZDJ9摄像头	XB箱外观
