wtyj型列车无线通信车载应急台，是为了解决因机车综合无线通信设备出现故障后，仍可满足现有机车无线通信业务。
wtyj型列车无线通信车载应急台根据实际应用情况分成两种型号，分别是wtyj1-i、wtyj2-i两种型号。

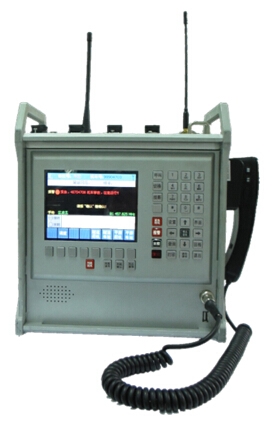

图wtyj1-i型应急台设备
（1）wtyj1-i型应急台设备
wtyj1-i型应急台设备由gsm-r、800mhz功能单元组成，其中gsm-r无线调度通信业务包括gsm-r语音调度通信，gprs方式的调度命令信息、无线车次号校核信息、列车尾部风压信息无线传输；800mhz功能单元，可实现列车安全防护报警信息和客车列尾信息无线传输。

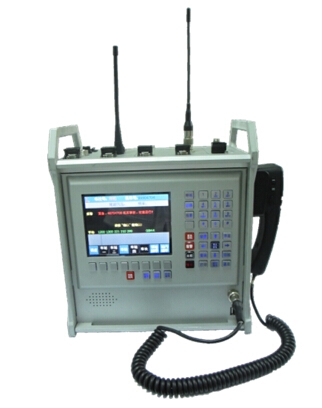

图wtyj2-i型应急台设备
（1）wtyj2-i型应急台设备
wtyj2-i型应急台设备由450mhz、800mhz功能单元组成，其中450mhz无线调度通信业务包括语音调度通信、450mhz列尾功能，800mhz功能单元，可实现列车安全防护报警信息和客车列尾信息无线传输。
1使用环境
•工作温度：-10℃～60℃
•相对湿度：95%（+30℃）
•大气压力：70kpa～106kpa
•周围无腐蚀性和引起爆炸危险的有害气体。
2产品规格
ø主机的尺寸、颜色
•尺寸：宽×高×深329mm×426mm×163.8mm，见图3.1。
•颜色为银灰色。
•重量不大于9kg。
ø电源适配器尺寸、颜色
尺寸：宽×高×深172.5mmx72.2mmx38mm，见图3.2。
3主要技术指标
ø供电电源
•主机电源标称输入电压为直流13.8v，电压输入范围:11v～13.9v。
•主机待机电流不大于1.5a，wtyj1-i型（gsm-r应急台）主机工作时电流不大于3.2a，wtyj2-i（450m应急台）型主机工作时电流不大于5a。
ø一般性指标
•音频输出功率：0.5w～5w/8ω(外置喇叭)
1mw～10mw/300ω(听筒)
•音频失真：<5%
•麦克灵敏度：-60db
ø450m电台指标（只适用于wtyj2-i型设备）
•通信方式：同频单工、异频单工，双工
•载波频率：450~470mhz
•调制方式：fm（16f3e）
•频组设置：8个
•信令要求
a)呼叫调度1520hz时间8s通话时151.4(162.2,173.8)hz随话发送
b)隧道呼叫车站131.8hz时间3s
c)隧道呼叫机车114.8hz+186.2hz时间3s通话时186.2hz随话发送
d)平原呼叫车站123.0hz时间3s
e)平原呼叫机车114.8hz时间3s
f)接收隧道司机呼叫114.8hz+186.2hz
g)接收调度呼叫1960hz
•发射功率:
a)低功率发射：5w(4.8w～5.8w)
b)高功率发射：10w(9w～11w)
•载频误差:不大于±2.5×10-6
•调制失真:不大于5％
•调制灵敏度:245mv±10％（送受话器口mic）
•调制限制：不大于5kh
•发射信令频偏：
a)亚音频±0.5khz+10%
b)单音±3khz+10%
c)ffsk±3khz+10%
•参考灵敏度:不大于0.35µv
•双工灵敏度:不大于0.42µv
•调制接收带宽:不小于±5khz
•静噪开启：0.35µv～0.6µv
•接收信令灵敏度:
a)亚音频:150hz～250hz（在12db信纳比时）
b)单音:0.65khz～0.85khz（在12db信纳比时）
•高门限：0.5µv～5µv
•450mhz调度命令接口（ffsk）电平测试
输入电平:-10db±6db
输出电平:-10db±1db
•450mhz无线车次号接口（ffsk）电平测试：
输入电平:245mv±20%
øgsm-r信道机指标（只适用于wtyj1-i型设备）
l通信方式：cs、csd、gprs
l工作频带：
接收频率：930~934mhz
发射频率：885~889mhz
l载频间隔：200khz
l双工频率间隔:45mhz
l天线阻抗：50ω
l发射机特性
（1）载波功率:8w(39dbm±2dbm)(cs)
2w(33±2dbm)(gprs、csd)
（2）频率误差:1x10-7
（3）有效值相位误差:误差小于50
（4）峰值相位误差:误差小于200
l接收机特性
（1）标称比特差错率：静态ber<10-4
多径eq50ber<3%
（2）参考灵敏度：不低于-104dbm（33dbµv/m）
ø800m电台指标
•工作频率：866.2375mhz
•载频间隔：25khz
•天线阻抗：50ω
•发射机特性
a)发射功率：2.5w
b)频率误差：±2.5ppm
c)调制方式：f3e、fid、f2d
d)调制频偏：3～3.5khz（1.2khz调制信号）
e)调制灵敏度：245mv±10mv
f)调制失真：≤5％
g)调制限制：≤5khz
•接收机特性：
a)参考灵敏度:≤0.3µv（12dbsinad）
b)音频输出：196mv～294mv
c)音频失真:≤5％
d)接收带宽:≥2×5khz
4产品业绩：无（目前处于试用阶段）
5产品报价：82000元(gsm-r)、68000元（450m）
