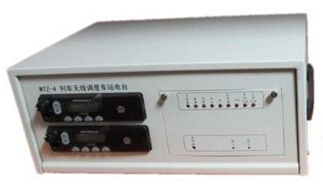

图wtz-4型列车无线调度车站台

wtz-4型列车无线调度车站台能够实现车站与机车之间的通话、自动转接调度与司机间的通话、向机车转发来自信号设备的无线调度命令信息，具有自检等功能。

1设备主要特点

•具有交/直流电源自动切换功能。当交流停电时，自动转换到预先接通的电池组上。

•电源容量为13.8v/8a，并具有1.5a（最大5a）蓄电池浮充能力。

•具有工作状态显示功能及自检结果调用显示功能。

•具有长发保护功能。

2产品组成

•主机架一台

•控制盒(仅车站台、遥控台配置)一只

•控制盒连接电缆(仅车站台、遥控台配置)一根

•天线馈线（长度见合同）一根

•天线（全向或定向）一付

•使用说明书(附、备件清单)一本

•避雷器(选件)一只

3产品规格

•外形尺寸:l×b×h(mm)

•主机440×300×185

•控制盒250×260×100

•质量:10kg

4一般技术要求

•工作频率范围450～470mhz

•通信方式同频单工、异频单工、异频双工

•配有录音接口

5信令要求信令要求

•转发机车间异频呼叫信令114.8hz+186.2hz

•呼叫机车(同频或异频)114.8hz

•呼叫邻站(同频)123.0hz

•转接调度(异频)呼叫机车1960hz

•接收异频呼叫车站131.8hz、107hz

•转接机车呼叫调度1520hz

•接收追踪控制音t1151.4hz

t2162.2hz

t3173.8hz

6电源要求

•输入交流220v(-20%～+20%)

•输出直流+13.8v±0.5v，10a

•带备用蓄电池接口(dc-12v),并具备过充、过放保护功能

7环境要求

•温度-10℃～+55℃（或-25℃～+55℃）

•相对湿度95%/30℃

•振动经受三级公路200km运输试验

•冲击60m/s2

8主要技术要求

•发射功率：

低端发射机5w(2.5w～10w可调)

高端发射机10w(2.5w～12w可调)

•调制灵敏度15mv～25mv

•调制失真不大于5％

•调制限制不大于5khz

•载频误差不大于±5×10-6

•剩余调频不大于-40db

•参考灵敏度单工不大于0.42μv

双工不低于单工灵敏度3db

•调制接收带宽不小于±5khz

•音频输出功率0.2w～1w可调(喇叭8ω)

1mw～10mw可调(听筒350ω）¸)

失真不大于5％

•发射信令频偏：

亚音频频偏0.5khz+15%

单音频偏3khz+15%

ffsk频偏3khz+15%

•呼叫信令检出灵敏度：

单音频偏不大于1.75khz

亚音频频偏不大于0.5khz

•有线线路音频四线制

•有线输出阻抗600ω±10％或不小于15ω

•有线输入阻抗600ω±10％或不小于20kω

•有线输入输出电平-20dbm～5dbm可调

9功能

•车站能自动转接调度与司机间通话,车站值班员可插话,监听。

•与调度通信时，具有越区自动切换、追踪功能。

•车站值班员与司机/车长间异频单工呼叫并通话。

•车站值班员与司机间同频单工呼叫并通话。

•车站值班员与邻站值班员单工呼叫并通话。

•车站台能转接司机与司机/车长间的异频单工呼叫并通话。

•可设置测试方式,便于维修、检测。

•具有调度通信优先功能。

•具有场强测试遥控自动发信功能。

•具有挂机提示及长发保护（15分钟）功能。

•具有外接录音接口。

•设备具有自检并在本机显示的功能，能接收监测总机的监测并将检测结果送监测总机。

•设备可方便设置成带转信功能或取消转信功能。

10产品业绩

洛张铁路（武汉局）、长荆线（武汉局）、衡茶吉铁路、石长铁路（广铁集团）

11相关认证铁道部行政许可证

12产品报价16800.00元
