1.产品概况

机车速度表它与测速电机配套使用可测量机车运行速度、累计里程等参数。

2.主要组成部分

机车速度表系统主要由速度表、测速电机及相关导线组成；

速度表(型号有SD、SD2 SD3)主要由电源电路、接点控制电路、测速电路、指示部分等组成；

测速电机(型号有FD)主要由传动部分、定子部分、转子部分、控制接点等组成。

3.产品特色

机车速度表带有速度接点控制，可与机车自动控制装置配套使用，具有安装方便、指示直观、调节方便等特点。速度表是台式结构装置在司机操纵台上，测速电机安装在机车的轴箱盖上，仪表和电机由专用接插式导线连接。适用于各种国产、进口机车。

4.产品主要性能指标

1)规 格：0～120km/h；0～150km/h；

2)额定值：DC 3mA；

3)正确度等级：2.5级；

4)照明电压：DC 24V、110V；

5)里程计数：0～999999km；DC 24V；

6)绝缘电阻：不小于30MΩ；

7)耐电压：1000V、１min；

8)速度控制：工作电源 DC24V、接点容量DC 110/200mA；

9)工作环境温度：-25℃～50℃，相对温度不大于80％(+25℃)；

10)机械性能： 振动 10m/s2  (三个方向) 冲击:  30m/s2  (纵向)；

5.应用线路

选用于国内各类机车。

6.产品实物

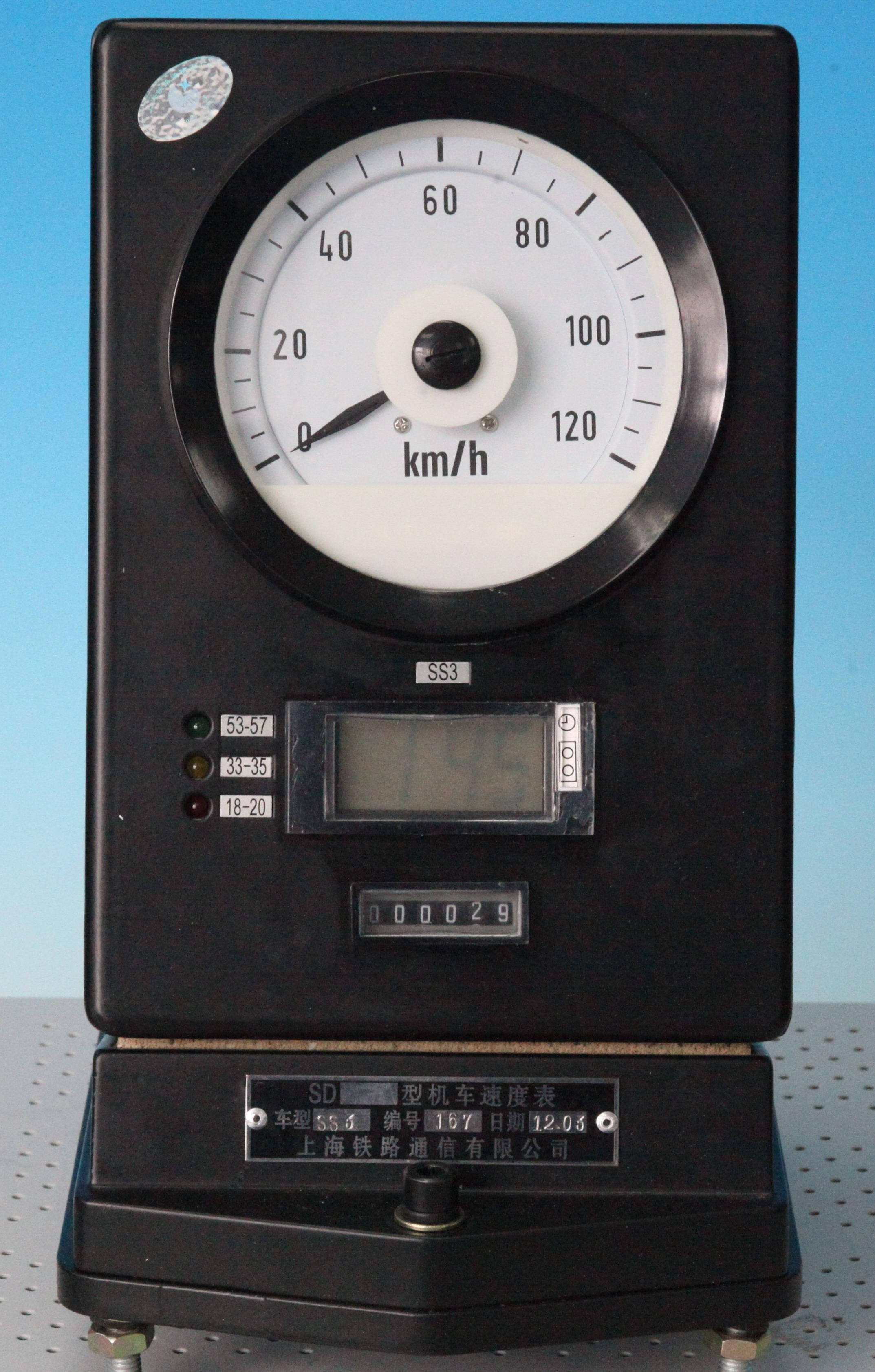

机车速度表
