1.产品概况

BY系列机车爆发压力表主要适用于测量机车内燃机汽缸燃烧室的爆发压力，使各汽缸内的压力均匀相等，保证机车的最大输出功率，它是一种专用压力表。

2.主要组成部分

BY型机车爆发压力表主要由表体、冷却部分、连接系统、阀体部分、弹性元件、齿轮传动机构、指示部分组成。

3.产品特色

爆发压力表的工作原理是基于弹性元件（测量系统中弹簧管）的弹性变形。即在被测量介质的压力作用下，自动打开外阀门，压力进入内部打开内阀门，最后进入弹簧管内部，迫使弹簧管末端产生相应位移，借助于拉杆经齿轮传动机构的传动并予以放大，由固定于齿轴上的指针逐将被测值分别在度盘上指示出来。当外部压力小于内部压力时，内阀门、外阀门关闭保持内部压力，当外压力再次大于内部压力时，二阀门再次打开，压力进入弹簧管压力表使指针偏转，重新指示压力值，保证能测量到汽缸内的最大(爆发)压力

4.产品主要性能指标

1)测量范围：0～10000kPa；0～16000kPa；

2)准确度等级：2.5级、1.6级；

3)脉冲频率：不大于30Hz；

4)密封性：加压后每1min指针下降差不得超过其量程的12.8%；

5)环境温度：0～50℃；相对温度不大于80％(+25℃)；

6)工作位置：垂直安装；

7)重 量：约1.7kg；

8)外形尺寸：100mm´320mm´90mm

9)防护性能：防尘。

5.应用线路

测量机车内燃机汽缸燃烧室的爆发压力。

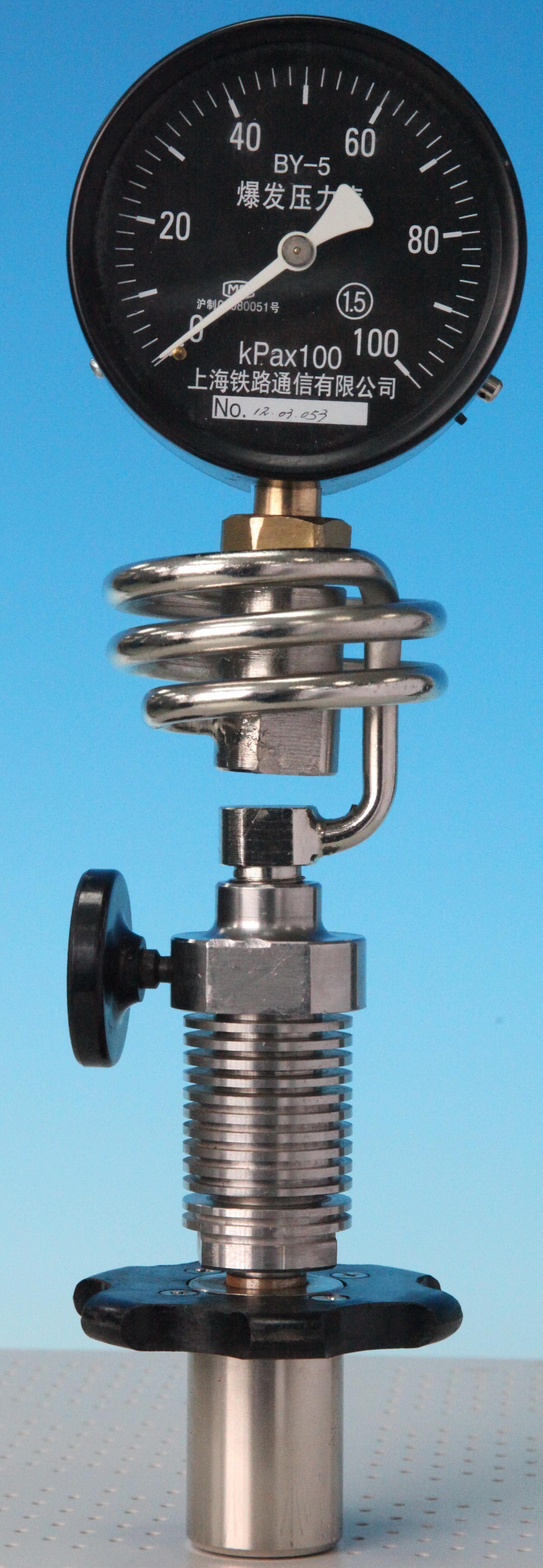

6.产品实物

BY系列机车爆发压力表
