1.产品概况

机车电测量远传压力表主要用于测量机车的各种燃油或滑油的液体压力及制动系列的气体压力。

2.主要组成部分

机车远传压力表主要机车电测量双针仪表、压力传感器及相关导线组成。

机车电测量双针仪表(型号有YDS-1、YDS-2、YYS-3-2)主要由测量电路、仪表机芯、指示部分、照明电路等组成。

压力传感器(型号有CYG1)主要由电源部分、测压元件、转换电路等组成。

3.产品特色

压力传感器主要将机车液体、气体的压力转换成标准的电信号，再传输到司机室的机车电测量双针仪表使其压力值指示出来，司机能直观了解机车的运行状态。

机车电测量双针仪表是一种固定式直接作用模拟指示测量仪表。安装在机车司机操纵台上测量机车运行时的各种量值。照明采用了场致发光技术，保证光线的柔和、均匀。仪表的电气性能符合GB7676-1998及TB/T1334的标准。

压力传感器它既能与二次仪表配合进行非电量的测量，又能通过转换器和微机联接进行自动检测、记录等自动控制系统的操作。具有精度高、寿命长、线性好、一致性好等特点，适用于国内各类机车。

4.产品主要性能指标

1)量程：1000kPa；

2)额定值：0～10mA、0～2V；

3)准确度等级：1.5级(仪表)；1级(传感器)；

4)使用环境： -25℃～+50℃；相对湿度不大于95％；

5)绝缘电阻：不小于5MW；

6)耐电压：不小于800V，1min；

7)机械性能：振动 10m/s2  (三个方向) 冲击:  30m/s2  (纵向)；

5.应用线路

选用于国内各类机车。

6.产品实物

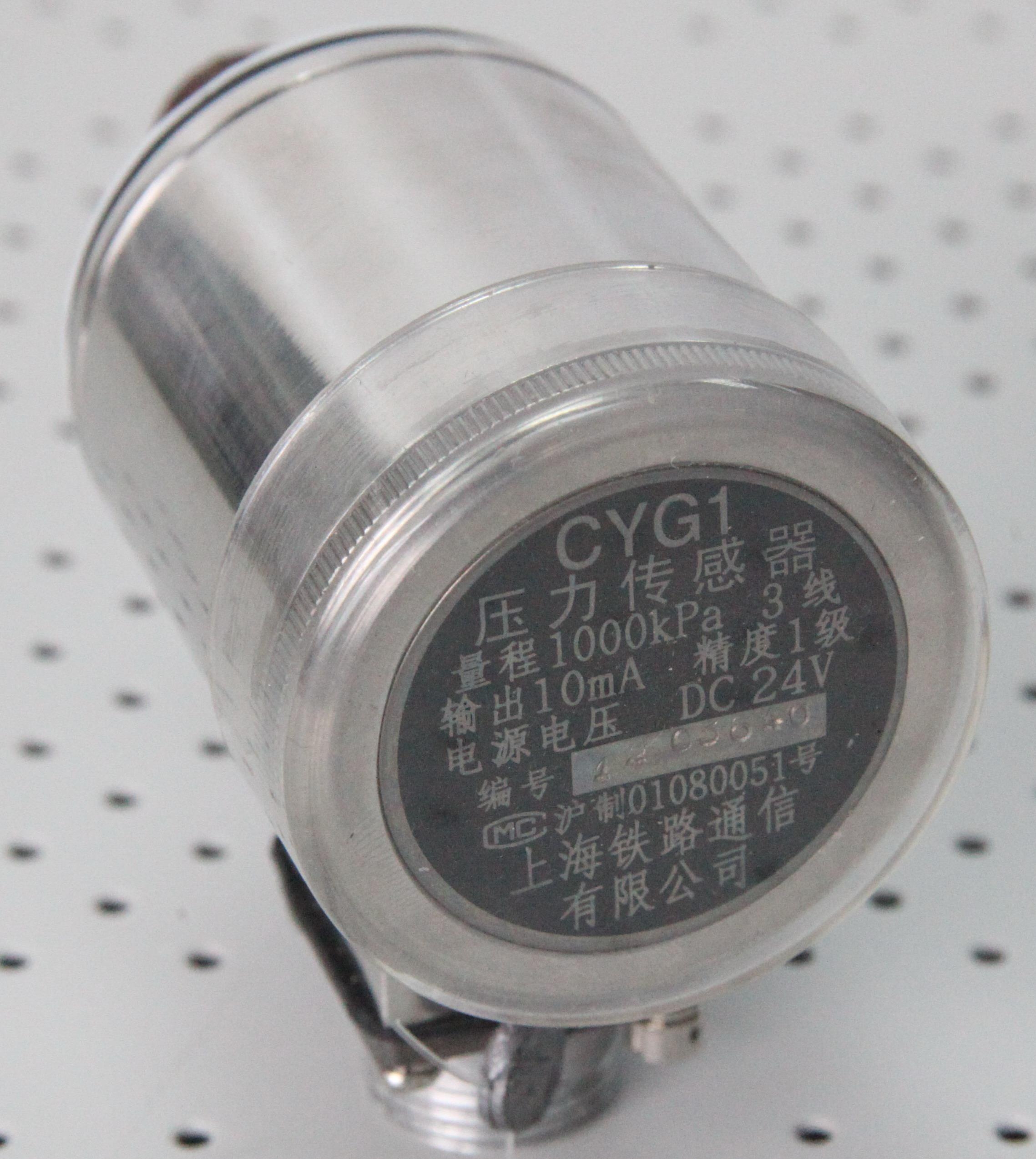

机车电测远传压力表
