1.产品概况

YYD系列机车压力表安装在机车司机操纵台上，主要适用于测量机车车辆上液压系统或储气缸内的压力。

2.主要组成部分

YYD系列机车压力表主要由外壳、弹性元件、齿轮传动机构、指示部分、照明系统等组成。

3.产品特色

仪表具有精度高、线性好、品质因素高、工作稳定、体积小、重量轻、耐颠震，照明采用LED光照柔和使用寿命长等优点。适应于各种机车的工况。

压力表进气分为轴向结构和径向结构。

压力表的工作原理是基于弹性元件（测量系统中弹簧管）的弹性变形。即在被测量介质的压力作用下，迫使弹簧管末端产生相对位移，借助于拉杆经齿轮传动机构的传动并给予以放大，由固定于齿轮轴上的指针逐将被测值分别在标度盘上指示出来。

4.产品主要性能指标

1)量 程：1000kPa、1200kPa、1600kPa；

2)正确度等级：1.6级；

3)绝缘电阻：不小于50MW；

4)工作温度：-25℃～+50℃，相对湿度80%；

5)耐电压：  AC 800V，1min；

6)温度影响：使用温度偏离20℃±5℃时；其温度附加误差不大于0.4%/10℃；

7)工作位置：垂直安装；

8)照明电压：DC 24V、110V

9)重 量：约1.5kg；

5.应用线路

压力表主要适用于机车车辆上用来测量液压系统或储气缸内的压力。

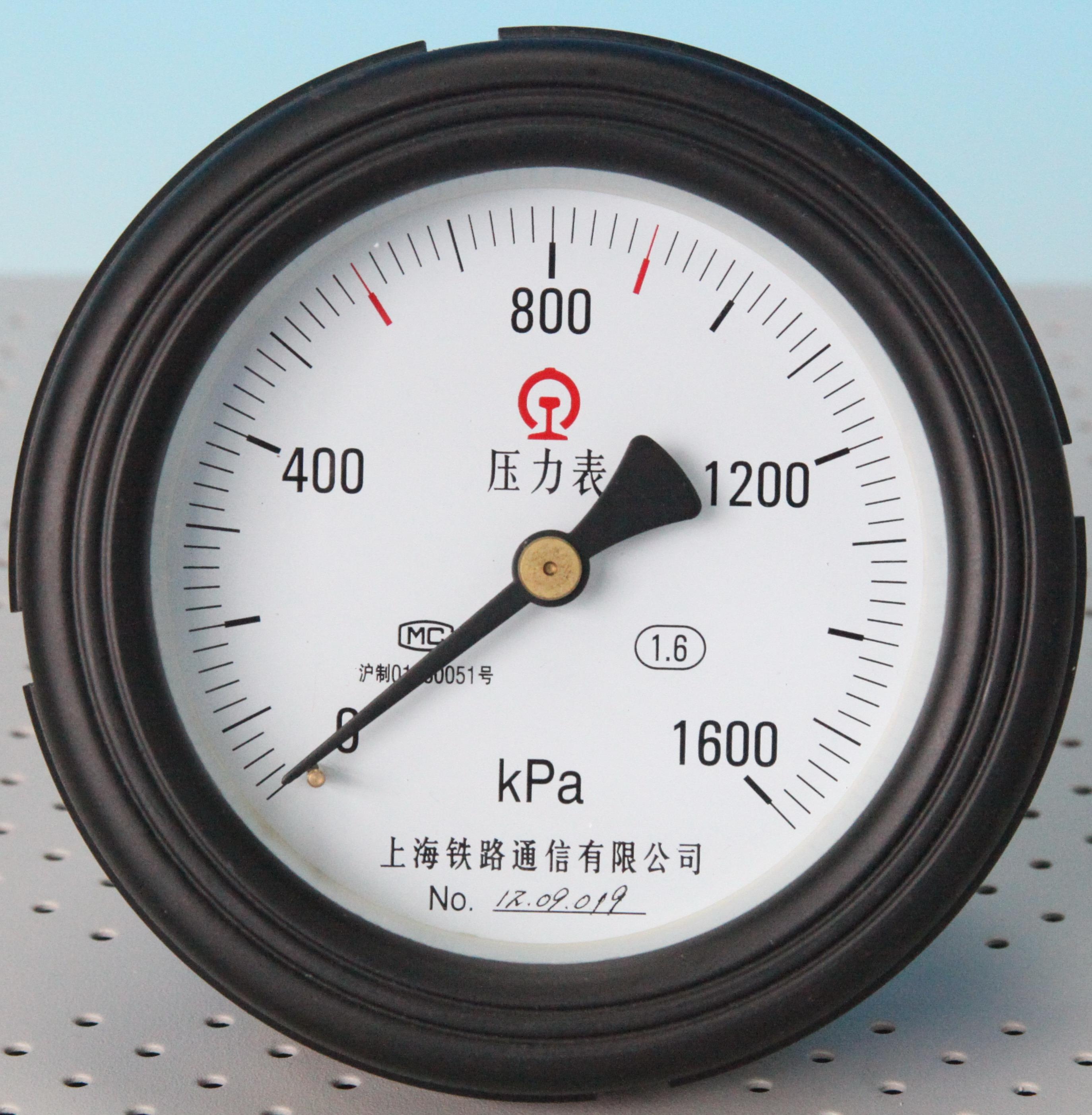

6.产品实物

YYD系列机车压力表
