1.产品概况

YYS系列机车双针双管压力表(原名双针压力表) 安装在机车司机操纵台上，主要适用于测量机车车辆上液压系统或储气缸内的压力。仪表可同时测量两个相同或不同(两者之差一般应不大于分度范围上限值的1/3)的压力。

2.主要组成部分

YYS型机车双针双管压力表主要由外壳、弹性元件、齿轮传动机构、双针指示部分、照明系统等组成。

3.产品特色

仪表具有精度高、线性好、品质因素高、工作稳定、体积小、重量轻、耐颠震、照明采用LED光照柔和使用寿命长等优点。适应于各种机车的工况。

双针双管压力表进气分为轴向结构和径向结构。

双针双管压力表的工作原理是基于弹性元件(测量系统中弹簧管)的弹性变形。即在被测介质的压力作用下迫使弹簧管末端产生相应的位移，借助于拉杆经齿轮传动机构的传动并予以放大，由固定于齿轴上的指针逐将被测值分别在标度盘上指示出来。

4.产品主要性能指标

1)量程：1000kPa、1200kPa、1600kPa；

2)正确度等级：1.6级；

3)二表分差：不大于1.6%；

4)绝缘电阻：不小于50MW；

5)工作温度：-25℃～+50℃，相对湿度80%；

6)耐电压：  AC 800V，1min；

7)温度影响：使用温度偏离20℃±5℃时；其温度附加误差不大于0.4%/10℃；

8)工作位置：垂直安装；

9)照明电压：DC 24V、110V

10)重量：约1.5kg；

5.应用线路

双针双管压力表主要适用于机车车辆上用来测量液压系统或储气缸内的压力。可同时检测二个压力源。

6.产品实物

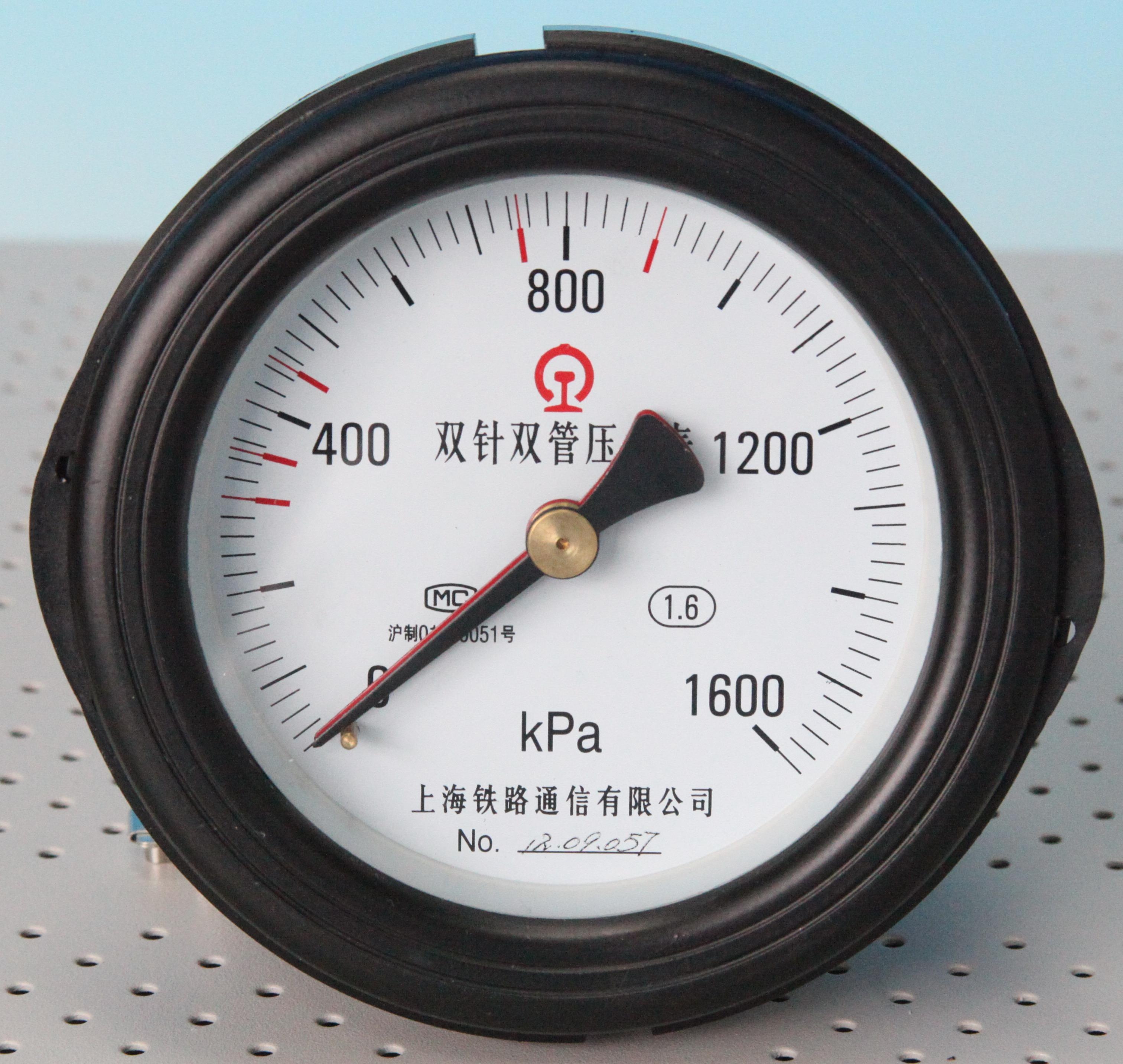

YYS系列双针双管压力表
