一、概述

MWZ-24/30-V1.1型集成一体化电源模块为直流开关电源，主要用在铁路室内设备的供电系统。例如：微机联锁的供电单元、列控系统的供电单元等。

二、结构

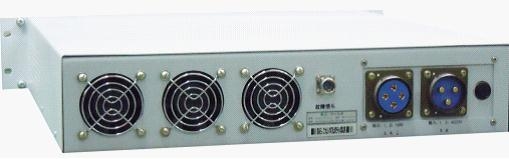

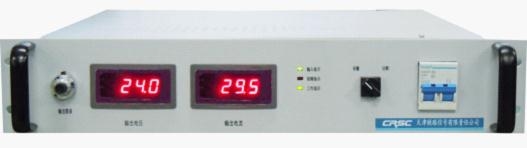

模块符合19〞标准2U插箱，外形尺寸为447×483×88.1mm (深×宽×高)，符合GB/T 3027.1-1995。

三、主要技术参数



项目	技术指标
额定输入电压V	AC220V
输入电压范围	AC220V±10%
额定输出电流A	30A
稳压精度	±2%
额定输出电压V	DC24V
输出电压连续调节范围V	DC23.5V～27V
输出纹波电压	峰-峰值不大于200mV， 有效值不大于50mV

四、主要功能

● 电源模块采用了无源功率因数校正技术，功率因数最高可达0.95以上。

● 模块设有输入电源断路器和熔断器，实现电源输入的双重保护。

● 模块可允许3台模块输出并联使用组成大容量直流供电系统。

● 模块具有过热、限流、过压保护功能。

● 模块输出过压时，模块自动锁机保护。

● 模块故障时具有声光报警功能。

●电源的输入、输出采用高可靠航空电连接器。
