产品简介

组合柜：设在继电器室内，供安装继电器组合、电源层及有关的电气元件之用。

分线柜：设在继电器室内，用于信号联锁设备的室内、室外配线连接。

产品结构外形：（见附图）

1．组合柜的外形尺寸960mm×450mm×2000mm，每台组合柜可安装七层组合和一层电源层、一层端子安装板。

2．每层组合可安装ax继电器插座十个，侧面端子板二个。

3．组合柜施工配线采用下部走线，。

4．组合柜前后面各采用两扇大门便于维修、防尘。其中前门采用玻璃门便于观察柜中设备的运行状态。

5．道岔表示变压器、硅整流器、阻容等均可实现插接化。

6．分线柜可安装3行4列分线端子。（每列48个端子）

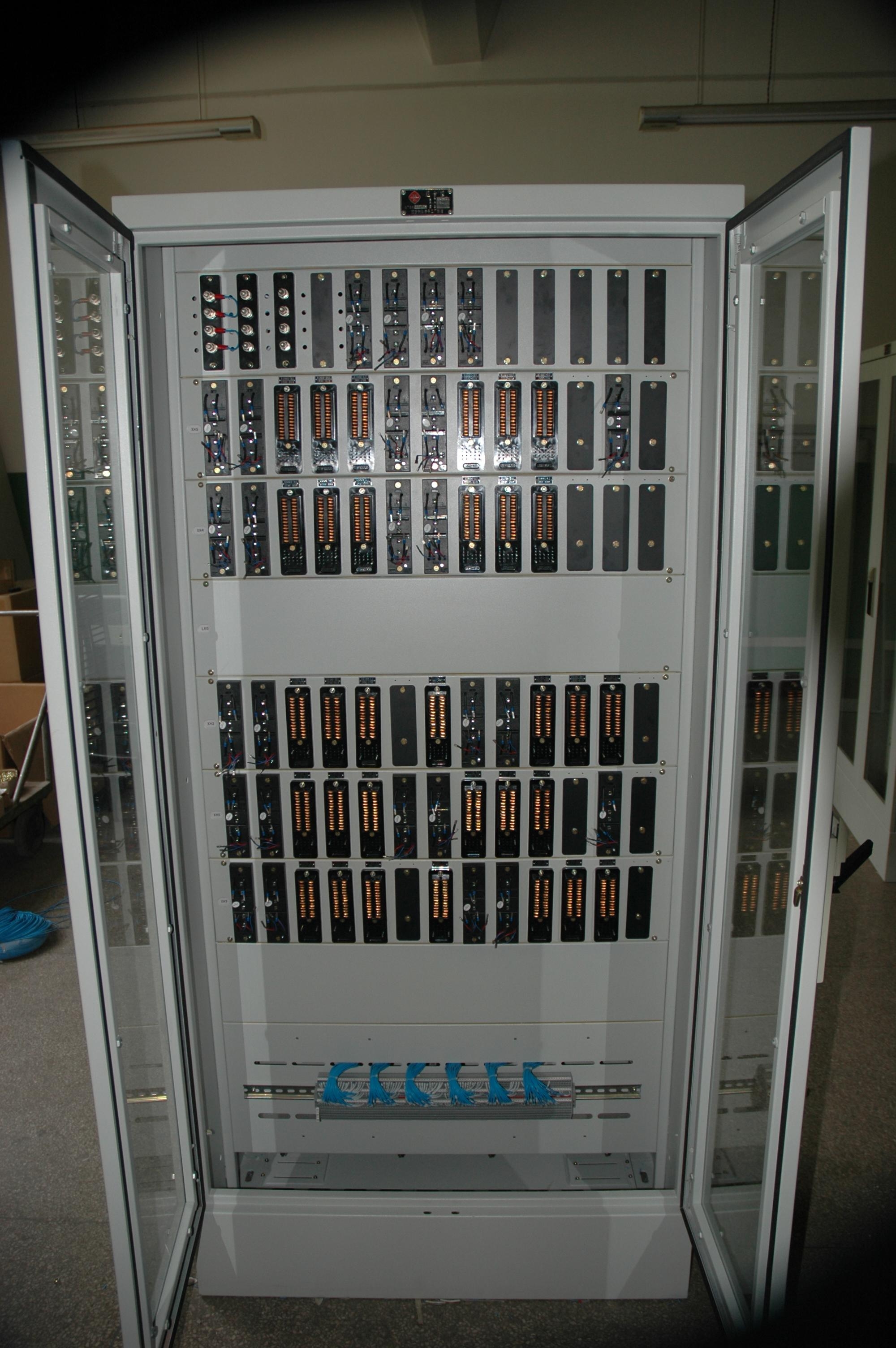

组合柜

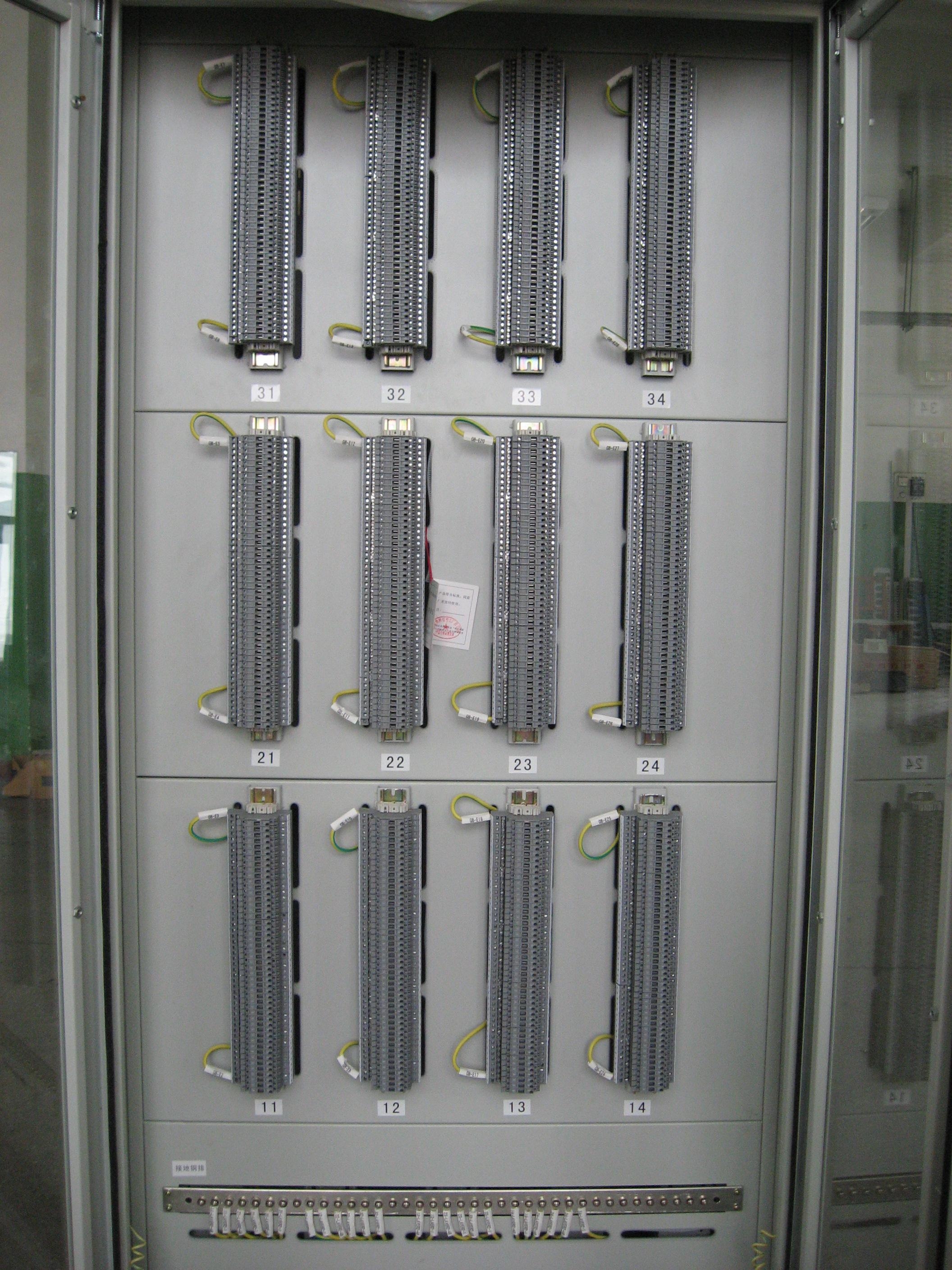

分线柜
