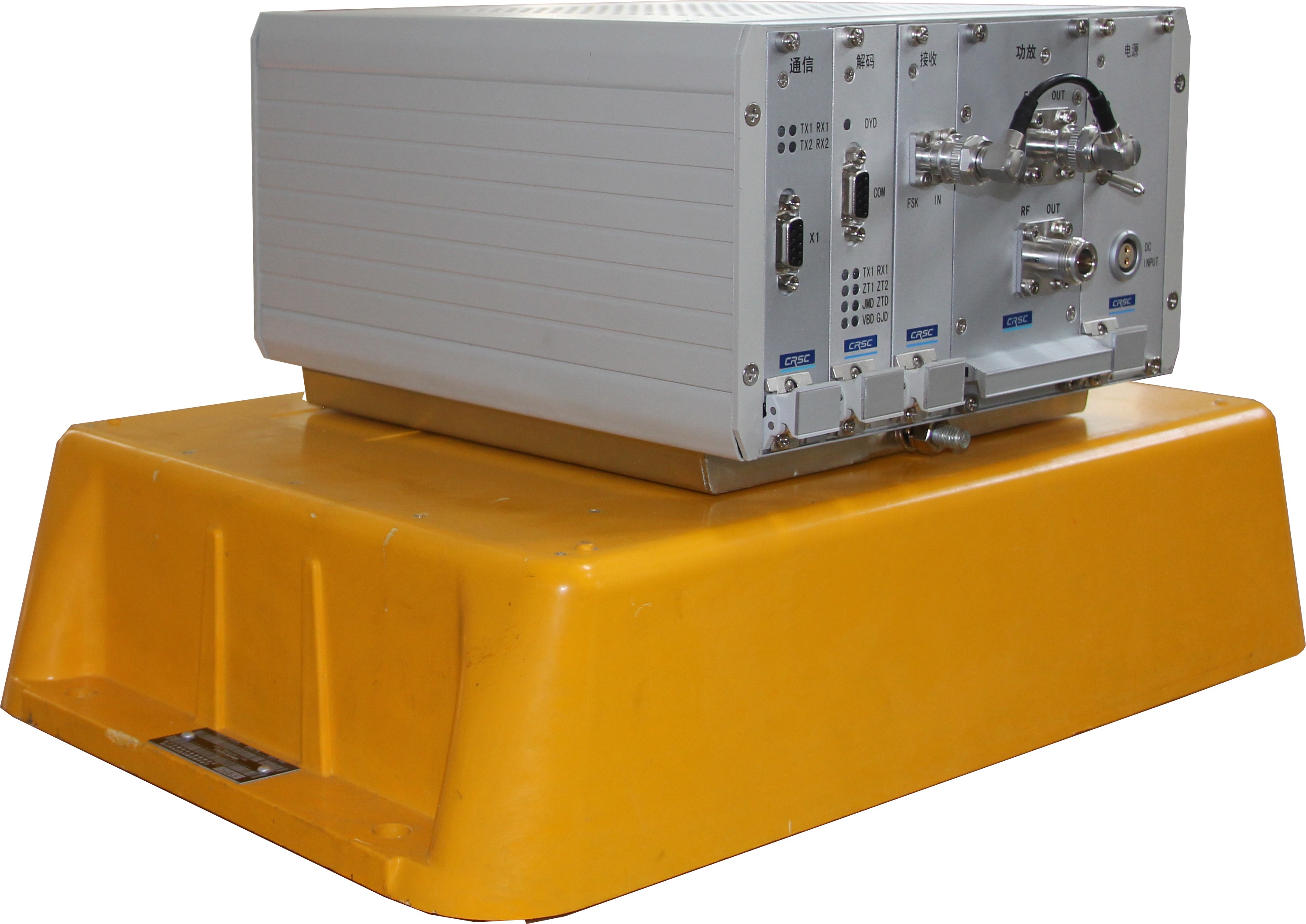

正面图

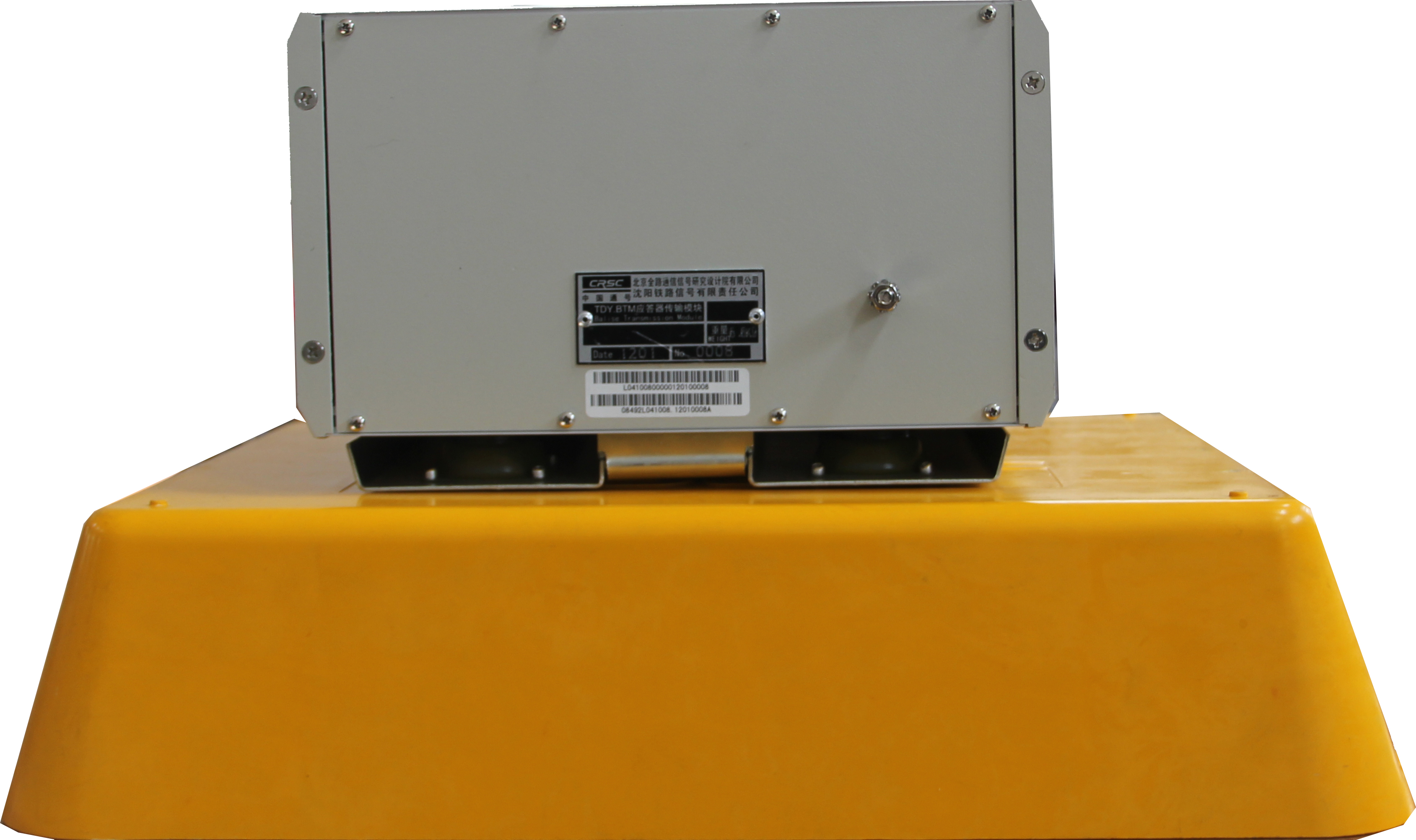

背面图

侧面图

标准3U 机笼结构

产品简介：

Ø  产品主要功能：

应答器传输模块（Balise Transmission Module,简称BTM）是应答器传输系统（Balise Transmission System，简称BTS）的重要组成部分，是重要的行车设备之一，具有极高的可靠性和安全等级。

当运行的列车经过地面应答器（应答器安置在铁道中央）时，BTM与应答器间进行交互，接收线路参数、临时限速等重要行车信息，并将该信息传输给车载核心计算机，车载核心计算机基于这些信息进行行车控制。

Ø  产品主要特点：

1. 极高的可靠性和安全等级,获得SIL4安全认证；

2. 与应答器间的传输方式为无线传输，传输速率高，可适用于500km/h的高速铁路；

3. BTM主机的结构紧凑，节省大量安装空间。

Ø  产品外型尺寸：

BTM主机：268mm x 236mm x 152.4mm；

BTM天线：445mm x 301mm x 100mm，天线电缆外径10.29mm，共5种长度可选。

Ø  产品安装方式：

BTM主机水平安装，靠近车载核心计算机，BTM天线安装在车底。
