产品线简介
中国通号GSM-R网络接口监测产品线主要监测承载铁路无线通信业务的GSM-R网络各接口的网络信令及业务数据，产品线下的各产品严格遵照《TB/T 3324-2013 铁路数字移动通信系统（GSM-R）总体技术要求》、《TB/T 3372-2017铁路数字移动通信系统（GSM-R）接口监测系统技术条件》、《Q/CR 553-2016铁路数字移动通信系统（GSM-R）接口监测系统技术条件》及《铁总运[2016]15号 CTCS-3级列控车载设备Igsm-r、Um接口监测系统技术条件》等相关标准规范的要求进行设计、研发。
GSM-R网络接口监测产品线主要包括JC.C3MS-T型新一代C3接口监测系统、JC.AMS-V-T型车载侧空口监测、JC.AMS-G-T型基站侧空口监测、JC.PSMS-T型GPRS接口监测系统、JC.S7MS-T型7号信令接口监测系统等产品，能够监测的接口包括：
车载侧：Igsm-r、Um接口，并支持接收车载ATP设备日志；
地面侧：电路域Um、Abis、A、PRI接口；
分组域Gb、Gn/Gp、Gi接口；
7号信令C/D、E/D、L及Gr接口。
产品一：JC.C3MS-T型新一代C3接口监测系统
产品描述
JC.C3MS-T型新一代C3接口监测系统能够监测承载C3列控业务的GSM-R网络中的Abis、A及PRI接口，能够对三个接口的网络信令及业务数据进行采集、解析、关联及存储，支持进行多角度的实时跟踪、数据查询及无线网络性能统计，支持对C3列控无线超时故障进行初步的故障分析及诊断，并能与基站侧空口监测系统及车载侧空口监测系统交互，对C3无线超时故障进行更全面的分析、诊断，支持按照铁路相关标准规定的接口与相邻路局的接口监测系统进行跨局接续跟踪，同时提供北向接口向智能分析系统及运维系统共享基础数据。
产品特点
-
支持同时采集Abis、A及PRI接口的网络信令及业务数据
-
支持多角度的实时跟踪，可按线路、机车跟踪列控用户的实时通信情况
-
支持多角度的数据查询功能，可设定条件查询各接口的通信记录、网络信令、业务数据、测量报告、切换事件及异常信息等
-
支持多角度的无线网络性能统计
-
支持进行实时异常监测，并能设定条件屏蔽指定的异常信息
-
支持与基站侧空口监测系统及车载侧空口监测系统交互，可对C3列控无线超时故障进行原因识别及初步诊断
-
支持基于DMS输入的无线超时故障信息进行指定范围的故障分析
-
支持提供北向接口对外共享接口监测数据
-
中心设备支持在云端部署，极大保障系统的健壮性

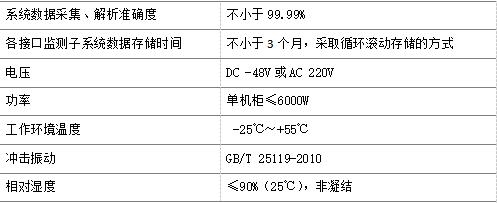

关键技术指标
产品二：JC.AMS-V-T型车载空口监测系统
产品描述
JC.AMS-V-T型车载空口监测系统能够监测车载侧的Igsm-r及Um接口，能够对两个接口的AT命令、网络信令及业务数据进行采集、解析、关联及存储，并支持接收车载ATP的日志信息，支持通过公网3G/4G、铁路WIFI、铁路GPRS及USB接口拷贝等方式将车载侧的数据实时、定时或根据需要传送到地面处理中心。车载空口监测系统支持进行多角度的实时跟踪、数据查询及统计分析功能，并能与新一代C3接口监测系统及基站侧空口监测系统交互，是分析通信信号结合部无线超时故障的主要依据。
产品特点
-
支持采集两个MT的Igsm-r接口的AT命令及业务数据
-
支持实时跟踪采集列车运行过程中的网络信令及业务数据
-
支持实时接收车载ATP设备的日志信息，能够对设备日志信息进行分析
-
支持通过公网3G/4G、铁路GPRS、铁路WIFI等模式将车载侧采集到的数据实时或定时上传到数据处理中心
-
为节省网络流量，在数据传输过程中支持进行数据压缩及数据过滤
-
中心设备支持在云端部署，极大保障系统的健壮性

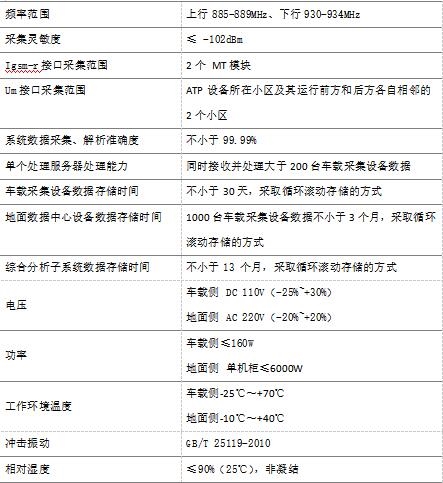

关键技术指标
-
产品三：JC.AMS-G-T型基站空口监测系统
产品描述
JC.AMS-G-T型基站空口监测系统能够监测基站侧的Um接口，能够对基站侧Um接口的网络信令及业务数据进行采集、解析、关联及存储，支持单站部署或多站组网部署。能够通过铁路通信网将采集的数据实时或手动上传到处理中心，处理中心支持与新一代C3接口监测系统的处理中心合并部署。
产品特点
支持单站式及多站组网式混合部署
支持通过铁路数据通信网、公网3G/4G等方式将数据实时上传到处理中心
支持对部属监测设备的小区及其相邻的小区进行监测
支持对GSM网络的930MHz-950MHz进行实时监测，并能对GSM网络的下行BCCH信道进行解码
支持绘制设备所在小区的实时频谱图
支持与新一代C3接口监测系统合并部署监测中心，通过合并部署可减少设备的重复投入
支持与新一代C3接口监测系统、车载ATP空口监测系统交互，实现C3无线超时故障的全面分析

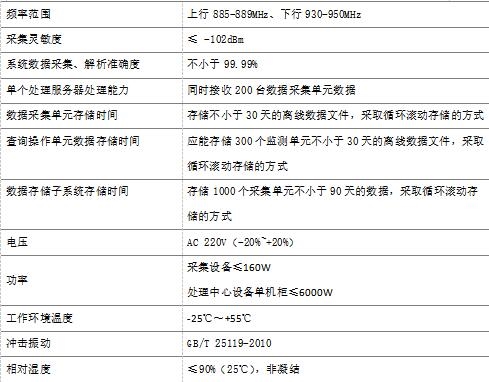

关键技术指标
产品四：JC.PSMS-T型GPRS接口监测系统
产品描述
JC.PSMS-T型GPRS接口监测系统能够监测铁路GPRS网络的Gb、Gn/Gp及Gi接口，能够对三个接口的网络信令及业务数据进行采集、解析、关联及存储，支持进行多角度的实时跟踪、数据查询及分组域网络性能统计，能够与新一代C3接口监测系统联合分析GSM-R网络的通信质量。
产品特点
-
支持同时采集Gb、Gn/Gp及Gi接口的网络信令及业务数据
-
支持通过端口镜像或网络分流的方式采集Gn/Gp及Gi接口的网络信令及业务数据
-
支持监测C3+ATO业务
-
支持多角度实时跟踪
-
支持多角度数据查询
-
支持多角度的GPRS网络性能统计
-
支持网络异常及业务异常统计
-
支持与新一代C3接口监测系统合并部署综合分析服务器、网络管理终端及数据库服务器
-
中心设备支持在云端部署，极大保障系统的健壮性

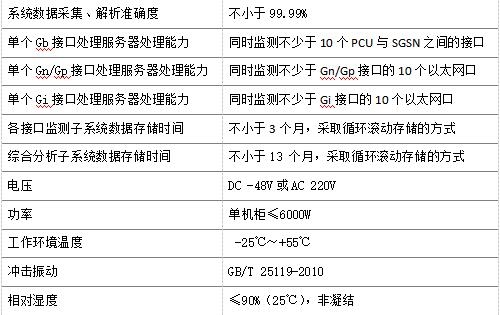

关键技术指标
产品五：JC.S7MS-T型7号信令接口监测系统
产品描述
JC.S7MS-T型7号信令接口监测系统能够监测铁路GSM-R网络的C/D、E/G、L及Gr接口，能够对四个接口的网络信令及业务数据进行采集、解析及存储，支持进行多角度的数据查询及网络性能统计，能够与新一代C3接口监测系统结合为C3无线超时智能分析提供基础。
产品特点
-
支持采集C/D、E/G、L及Gr接口的网络信令及业务数据
-
支持从C/D接口关联提取C3用户的IMSI及MSIDN的对应关系
-
支持从E/G接口提取跨MSC用户的C3业务数据
-
支持进行多角度的7号信令网络性能统计
-
支持与新一代C3接口监测系统合并部署网管处理终端、综合分析服务器及数据库服务器
-
中心设备支持在云端部署，极大保障系统的健壮性
关键技术指标

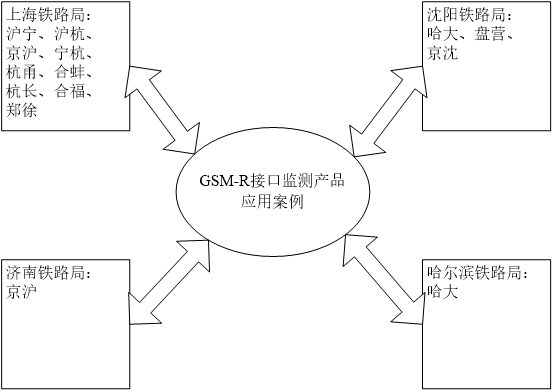

产品应用案例
