一、概述：
ZYJ11电液转辙机是应用于铁路电气集中站场，用来改变道岔开通方向，锁闭道岔尖轨、心轨，反映道岔尖轨、心轨位置状态的设备。它可以适应国内现有内、外锁各种规格的道岔。
二、结构
ZYJ11电液转辙机由执行单元与动力单元（液压站）两部分组成。其具体结构如下：

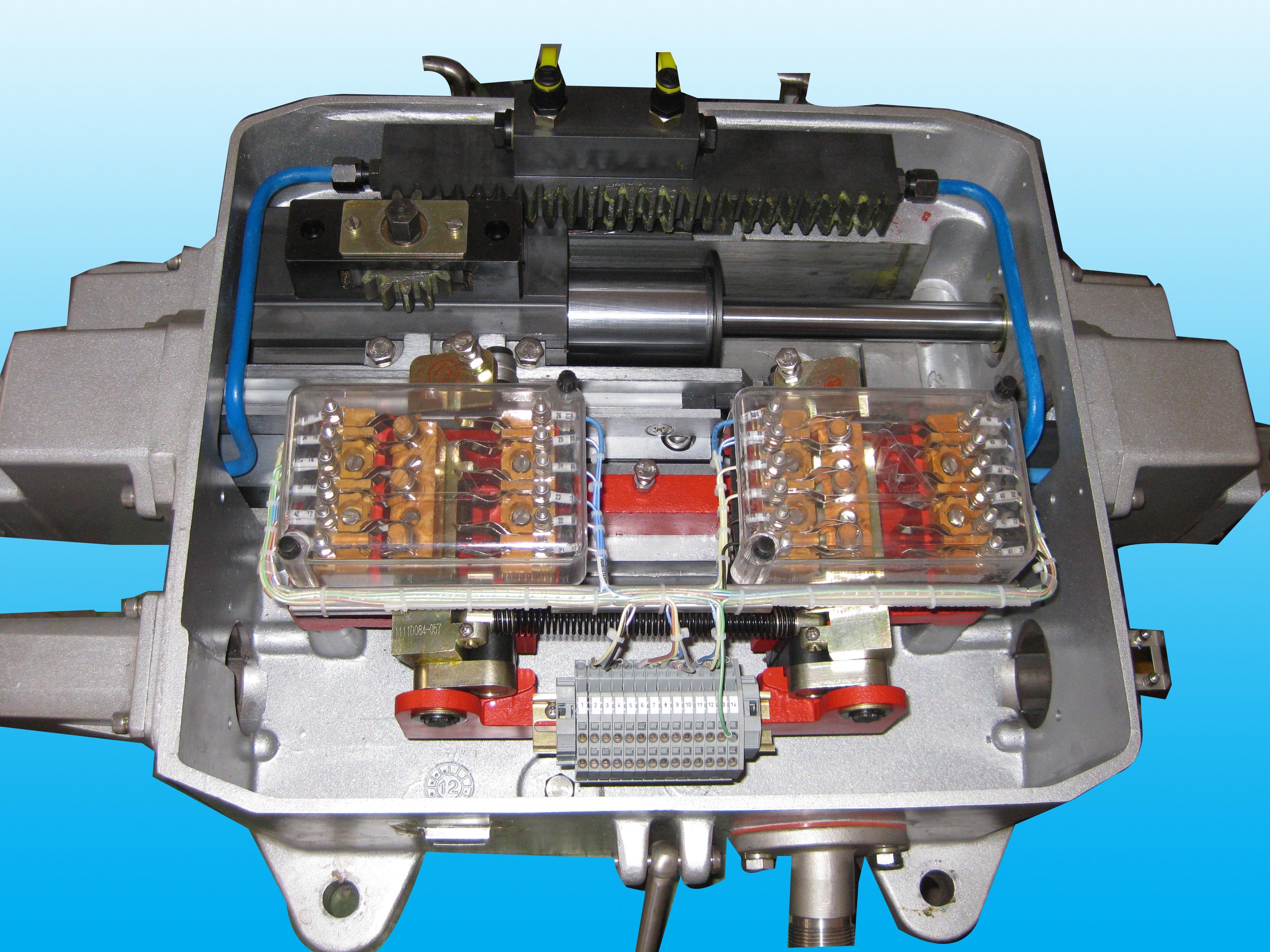

执行单元结构图

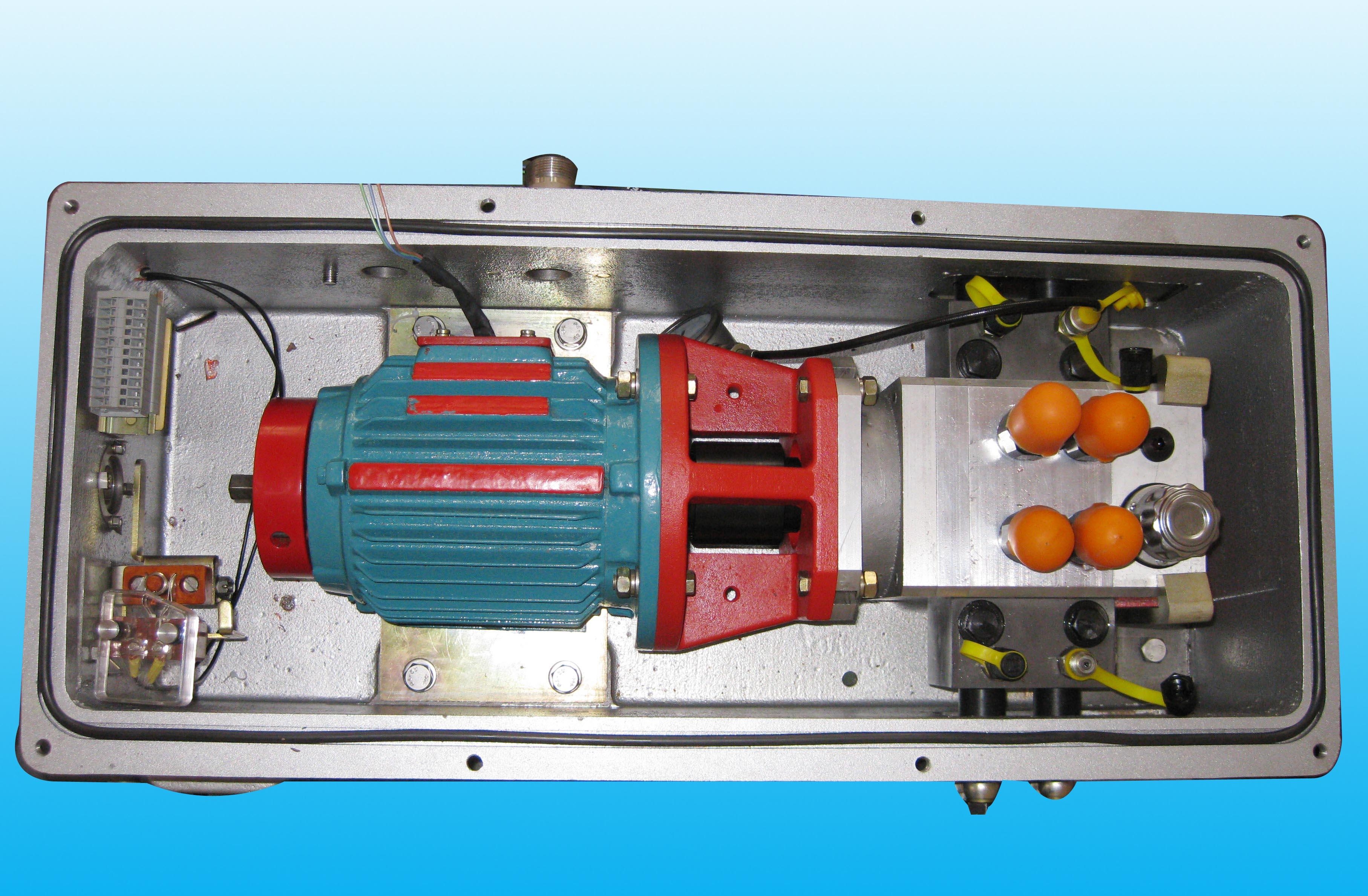

动力单元结构图
三、功能
ZYJ11电液转辙机是由液压油来传递动力，完成转辙机的所有动作，实现道岔转换、锁闭和表示，它具有ZD(J)9转辙机的所有功能。
四、 特点
4.1 ZYJ11电液转辙机采用了液压传动的原理，结构简单，传动过程平稳，零件间的冲击小，提高了整机的使用寿命；
4.2 ZYJ11电液转辙机可用于多机多点牵引道岔，由于采用了双联泵或三联泵，可保证多机牵引的同步性；
4.3只需调整溢流阀就可以改变转辙机的牵引力；
4.4当多机牵引时可简化电缆铺设；
五、技术参数
| 型号 |
ZYJ11-220/2K |
ZYJ11-170/2K |
ZYJ11-150/4K |
| 电源电压 V 三相AC |
380 |
380 |
380 |
| 额定转换力 kN |
2 |
4 |
4 |
| 动作杆动程 mm |
220±2 |
170±2 |
150±2 |
| 单线电阻Ω |
54 |
54 |
54 |
| 工作电流 S |
≤2 |
≤2 |
≤2 |
| 动作时间 S |
≤10 |
≤10 |
≤10 |
