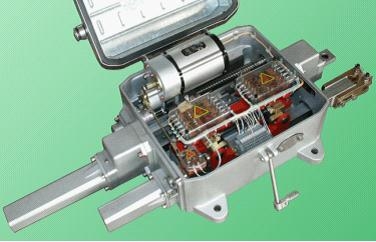

一、概述

ZD(J)9型电动转辙机借鉴了国内外同类转辙机成熟的先进结构，摒弃不足，并有所创新，具有结构简单、转换锁闭可靠、维护工作量少、耐腐蚀、长寿命等特点。性能指标能够满足客运专线（时速为250Km/h～350Km/h）道岔的使用需要，可适应国内现有内、外锁各种规格的道岔使用。

二、结构

ZD(J)9型电动转辙机主要由电机、减速器、滚珠丝杠组、转换系统和表示系统组成。

三、功能

ZD(J)9型电动转辙机可由交、直流电机驱动，通过减速器和滚珠丝杆的减速，将旋转运动转变为丝杠母的直线运动来牵引道岔，它的锁闭系统可以通过转辙机内部的锁闭来达到对道岔的锁闭，表示系统可以实现表示道岔位置状态的功能。

四、特点

4.1 ZD(J)9型电动转辙机包括交流系列和直流系列两种；

4.2采用滚珠丝杠传动效率高；

4.3机内的双锁闭机构提高了道岔锁闭的可靠性；

4.4机内的挤脱机构能够实现挤岔断表示的功能；

4.5具有安全保护功能，以保证人工操作是在绝对安全的情况下进行。

4.6有系统保护功能，可保证在过载时保护设备不被损坏。

4.7有阻尼机构，可以提高运动部件的动作平稳性；

4.8转辙机实现了长寿命：动作次数可达100万次。

五、技术参数

交流型电动转辙机技术参数

产品系列 型号	ZDJ9-170/ 4k	ZDJ9-A220/ 2.5k	ZDJ9-B150/ 4.5k	ZDJ9-C220/ 2.5k	ZDJ9-D150/ 4.5k
电源电压 AC三相V	380	380	380	380	380
额定转换力kN	4	2.5	4.5	2.5	4.5
动作杆动程mm	170±2	220±2	150±2	220±2	150±2
表示（锁闭）杆动程mm	152±4	160±4	75±4	160±20	75±20
工作电流A	≤2.0	≤2.0	≤2.0	≤2.0	≤2.0
动作时间S	≤5.8	≤5.8	≤5.8	≤5.8	≤5.8
单线电阻Ω	54	54	54	54	54
挤脱力±2kN	28	---	28	---	28
摩擦转换力kN	6±0.6	3.8±0.4	6.8±0.7	3.8±0.4	6.8±0.7
特性	可挤，双杆内锁	不可挤，双杆内锁	可挤，单杆内锁	不可挤，双杆内锁	可挤，单杆内锁
适用范围	联动道岔，单机牵引	分动道岔，双机牵引第一牵引点	分动道岔，双机牵引第二牵引点	联动道岔，双机牵引第一牵引点	联动道岔，双机牵引第二牵引点



直流型电动转辙机技术参数

产品系列型号	ZD9-170/4k	ZD9-A220/ 2.5k	ZD9-B150/ 4.5k	ZD9-C220/ 2.5k	ZD9-D150/ 4.5k
额定电压DCV	160	160	160	160	160
额定转换力kN	4	2.5	4.5	2.5	4.5
动作杆动程mm	170±2	220±2	150±2	220±2	150±2
表示（锁闭）杆动程mm	152±4	160±4	75±4	160±20	75±20
工作电流A	≤2.0	≤2.0	≤2.0	≤2.0	≤2.0
摩擦电流A	2.2A～2.6A	1.9A～2.3A	2.2A～2.6A	1.9A～2.3A	2.2A～2.6A
动作时间	≤8	≤8	≤8	≤8	≤8
挤脱力±2kN	28	---	28	---	28
摩擦转换力kN	6±0.6	3.8±0.4	6.8±0.7	3.8±0.4	6.8±0.7
特性	可挤，双杆内锁	不可挤，双杆内锁	可挤，单杆内锁	不可挤，双杆内锁	可挤，单杆内锁
适用范围	联动道岔，单机牵引	分动道岔，双机牵引第一牵引点	分动道岔，双机牵引第二牵引点	联动道岔，双机牵引第一牵引点	联动道岔，双机牵引第二牵引点
