产品功能介绍
1、适用范围
使用于建筑工程领域。
2、功能
该装置是一种新型建筑工程支撑装置，能够在起到支撑效果的同时，无需放置到地面上，适用性广，同时减少对地面施工造成的影响。
系统结构
本实用新型采用的技术方案是：提供一种新型建筑工程支撑装置，包括支撑板；支撑板下端中部固定有A支座；支撑板左右两端分别固定有B支座；A支座内左右两侧分别设置有调节杆；调节杆下端分别设置有定位机构；B支座内分别设置有随动杆；随动杆上设置有锁定机构；调节杆由外部的A套杆和套在A套杆内部的A延伸杆组成；随动杆由外部的B套杆和套在B套杆内部的B延伸杆组成；A套杆上端与A支座前后两侧铰接转动；B套杆上端与B支座前后两侧铰接转动；A套杆下端同轴转动连接有调节螺套；调节螺套与A延伸杆螺纹连接；
图例

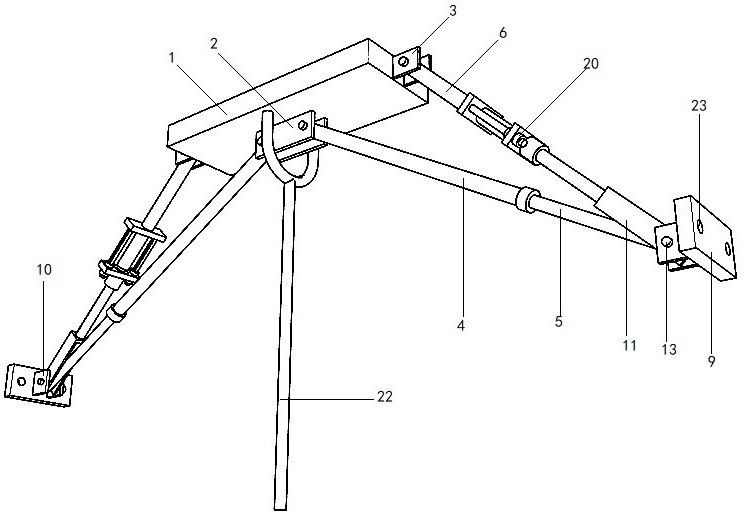

图1

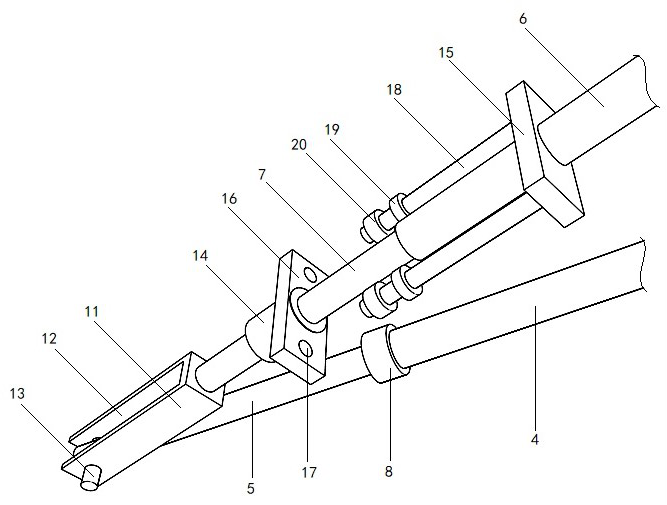

图2
图中，1、支撑板；2、A支座；3、B支座；4、A套杆；5、A延伸杆；6、B套杆；7、B延伸杆；8、调节螺套；9、摩擦定位板；10、C支座；11、安装支架；12、通槽；13、支轴；14、定位螺套；15、安装条；16、阻挡条；17、通孔；18、螺杆；19、挡环；20、锁定螺母；21、插孔；22、推杆；23、螺栓孔。

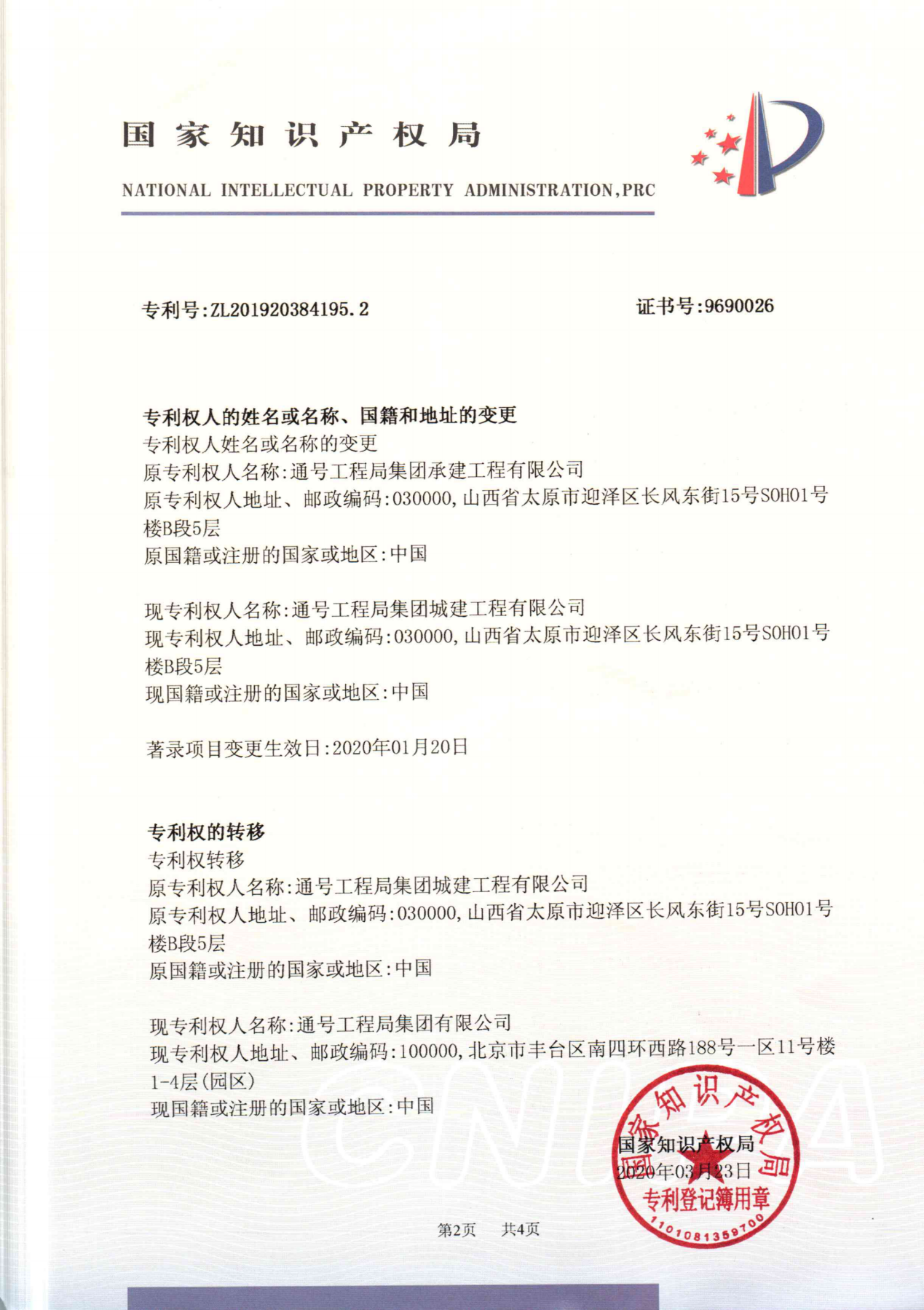

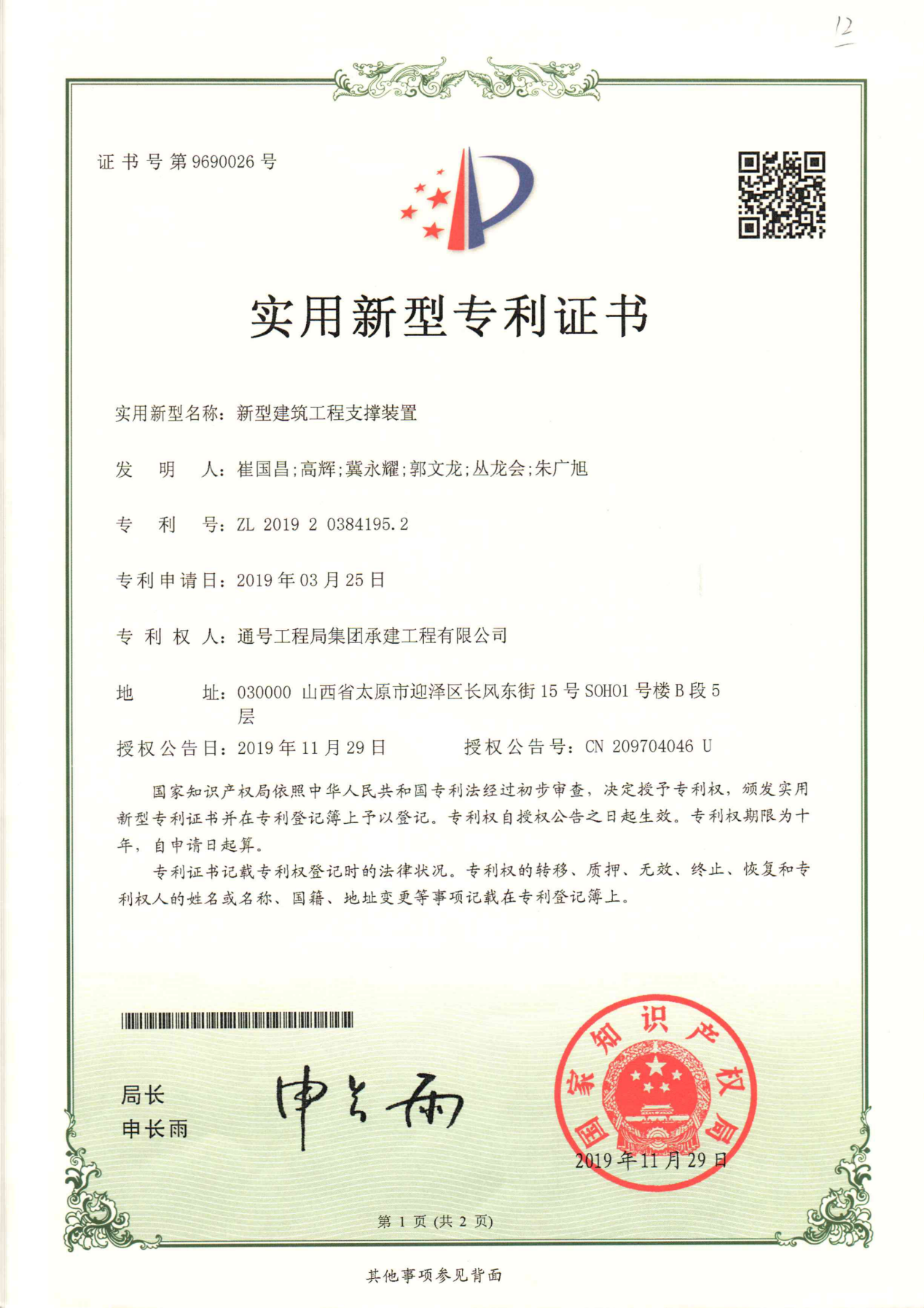

知识产权授予情况
