课题背景
1、遇到的问题
我公司承建的地下防水工程中，遇到了建筑面积大、地下水位高、防水等级要求高和工期紧的情况，采用传统的防水卷材铺贴施工难以满足防水及施工工期要求，故采用高分子自粘胶膜防水卷材及其预铺反粘施工技术进行作业。
2、原有施工方法弊端
传统的地下工程防水施工是将防水卷材粘贴或空铺在垫层上，防水层与主体结构的缝隙造成防水层和主体结构的分离，防水层一旦破坏，渗漏水到处窜流，不易找到渗漏点，维修十分困难，甚至可能导致防水层整体失效，防水效果差。高分子自粘胶膜防水卷材及其预铺反粘施工技术，具有高分子材料的高强度、抗冲击、耐水和碱化学介质腐蚀等优点，又能与混凝土良好结合，整体防水效果好，满足环保要求。
关键技术点
1、大面积预铺反粘防水卷材施工技术。
2、预铺反粘防水卷材细部施工技术。
工序简介
工艺流程：施工准备→基层处理→大面积铺设→细部处理→特殊部位处理→验收。
1、基层处理
水平基层表面可以是整块的混凝土地面或者是密实度很好的粒状填料砂土垫层，垫层要避免使用松散骨料或棱角尖锐的骨料，砂石应使用多角状的，而不用倾斜面或凹凸面的。可在潮湿面上施工，但表面若有积水，则需清除干净，以免影响搭接边的粘结。基础侧边若用砖胎膜，不需要抹灰，可直接在砖胎膜上铺贴高分子自粘胶膜防水卷材。对于深基坑工程若侧墙采用高分子自粘胶膜防水卷材，若为喷锚支护，则应清理钢筋头及喷锚面突出尖锐的石子。
基层清理施工照片
2、大面积预铺反粘防水卷材施工

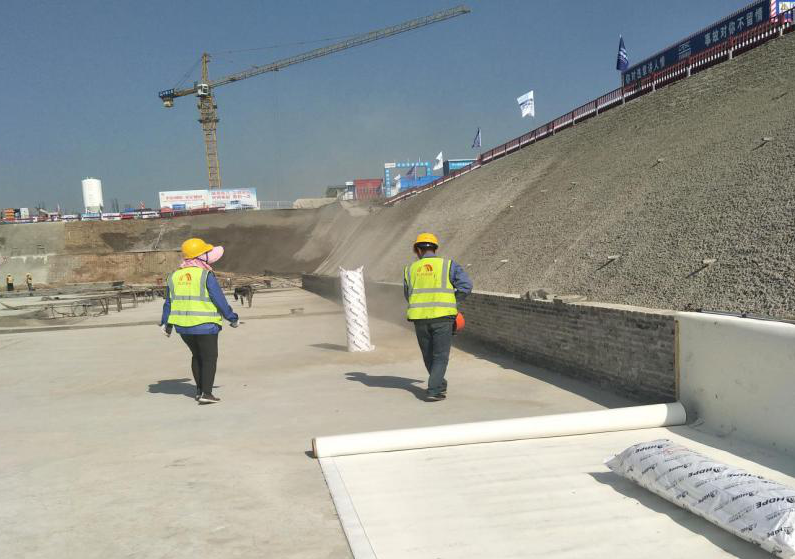

大面积卷材铺设时，提前24小时，将成捆的防水卷材打开铺平，释放卷材自身的张拉应力，预防铺设的卷材出现起鼓凹凸不平的现象。
释放卷材应力照片

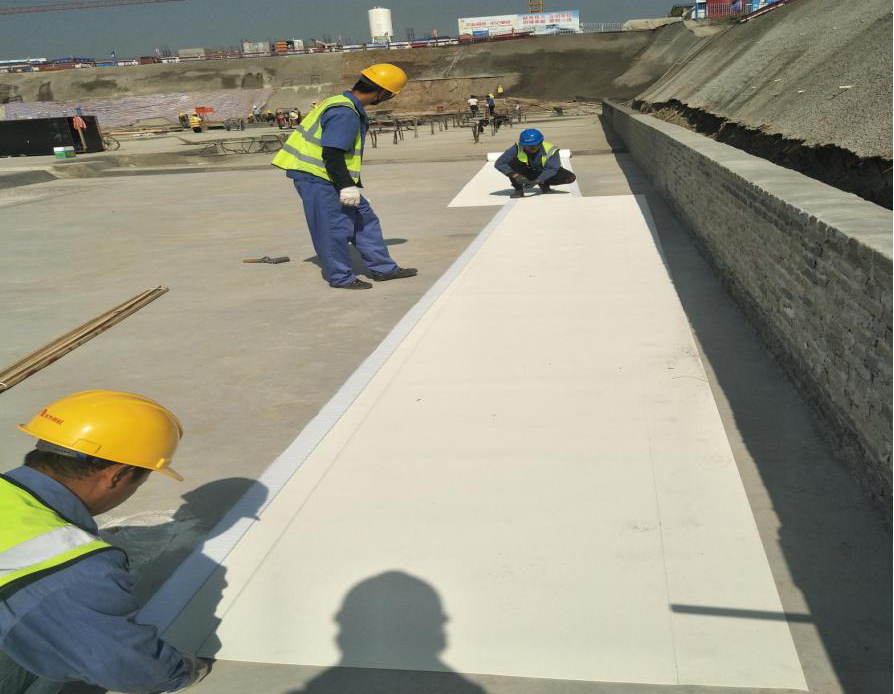

弹基准线，为保证卷材铺贴时不扭曲变形，利用墨盒按照预铺防水卷材幅宽弹出铺贴控制线（扣除搭接），作为大面积铺设卷材的依据。
弹基准线照片

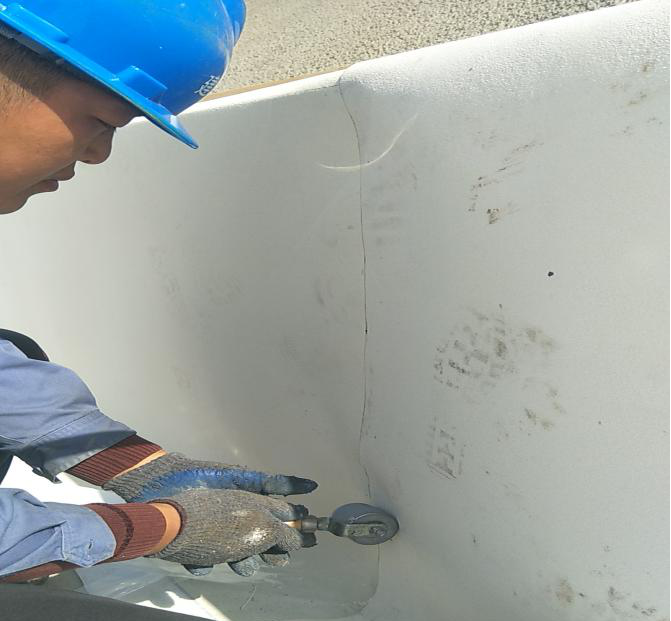

卷材长边、短边的搭接宽度为80mm。搭接时将搭接边重叠，撕去隔离膜，用压辊压实卷材搭接边，挤出搭接边气泡，压辊要沿搭接边全部进行挤压，保证搭接边粘结完全。施工时要保证搭接处干净、干燥没有灰尘。
卷材搭接处理照片
大面积高分子自粘胶膜防水卷材搭接不允许出现十字搭接缝，短边搭接宜错开1/3～1/2幅宽。当多幅卷材短边齐缝铺贴时，允许卷材长边与之横向搭接，形成T形接缝。T形接缝处采用单面自粘胶带（盖口条）裁剪直径80mm左右圆做加强密封处理，为防止大面积铺贴卷材产生起鼓现象，在每道防水卷材的搭接边每隔5m顶一颗钉子，与基层连接牢固。

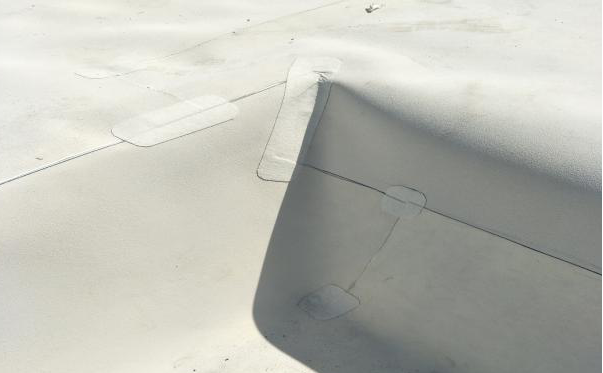

卷材接头处理照片
3、预铺反粘防水卷材细部做法
1）预铺反粘防水卷材立面固定
方法一：揭除高分子双面自粘胶带表面隔离膜，直接将胶带粘贴在基面上，再揭除胶带令一面隔离膜粘结卷材。该做法适用于基面干燥的情况。
方法二：通过射钉将垫片固定于基面上，卷材与垫片之间采用热风焊枪进行焊接，热风加热时，应多吹垫片，少吹卷材，边加热边按压。该做法适用于基面较潮湿及立面固定的情形。

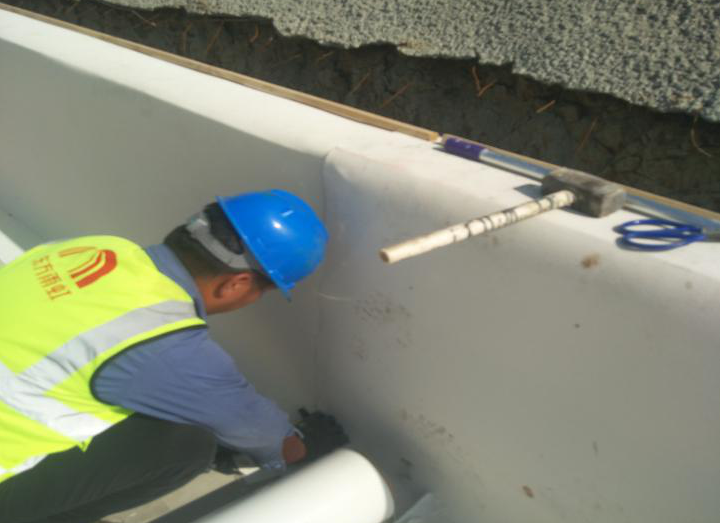

卷材立面固定照片
2）地下室底板甩槎部位预铺防水卷材做法

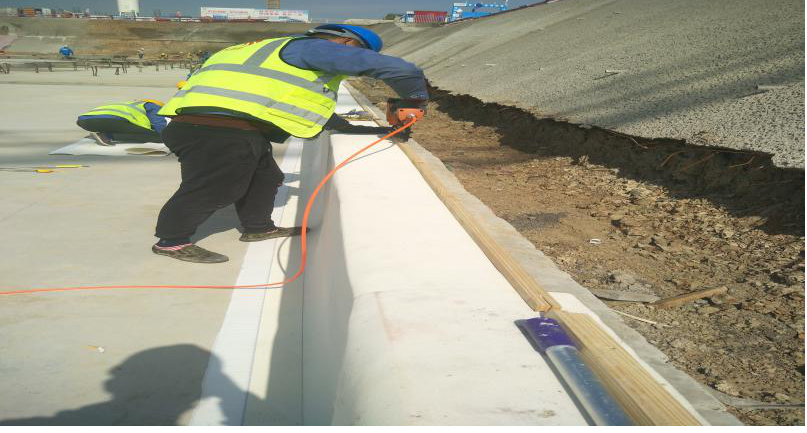

地下室底板侧模采用砖胎膜，预铺防水卷材直接固定在砖胎模上，砖胎模不需要抹灰处理。顶部预留与砖胎膜宽度相同的防水卷材，顶部覆盖塑料薄膜，用方木进行固定。
底板甩槎部位防水施工照片
3）抗浮锚杆处防水做法
抗浮锚杆处防水卷材施工时，要提前测量锚杆位置，提前布置防水卷材的铺贴尺寸，需要提前开好孔洞，孔洞应为圆孔。抗浮锚杆处的防水卷材应铺平拉紧，防止出现褶皱。防水卷材与锚杆之间用防水密封膏封堵严密，锚杆顶板涂刷水泥基渗透结晶防水涂料。

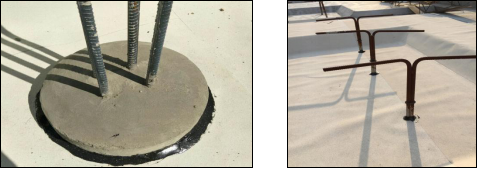

抗浮锚杆处防水卷材施工
4）卷材修补
已经施工完毕的卷材防水层，若在后道工序中检查出防水层上有破损之处，必须立即用黑色记号笔做出明显标记，以便随后修补。高分子自粘胶膜防水卷材上的任何穿透性破损点处，在支立模板、浇筑混凝土前必须得到妥善的修补。采用单面自粘胶带（防粘颗粒层盖口条）粘贴在破损处。修补完成后应对修补质量进行仔细检查，确保卷材的修补质量。

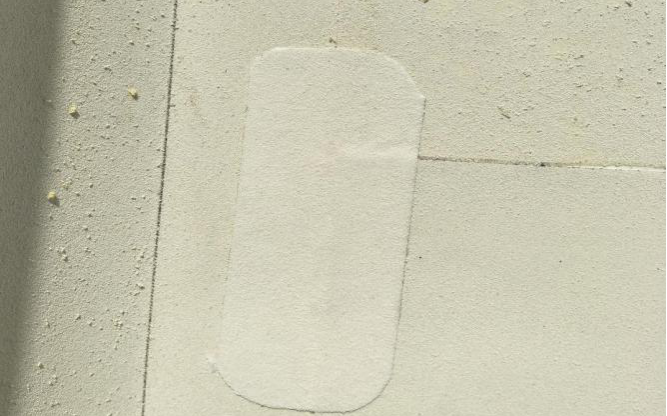

防水卷材修复照片
应用实例

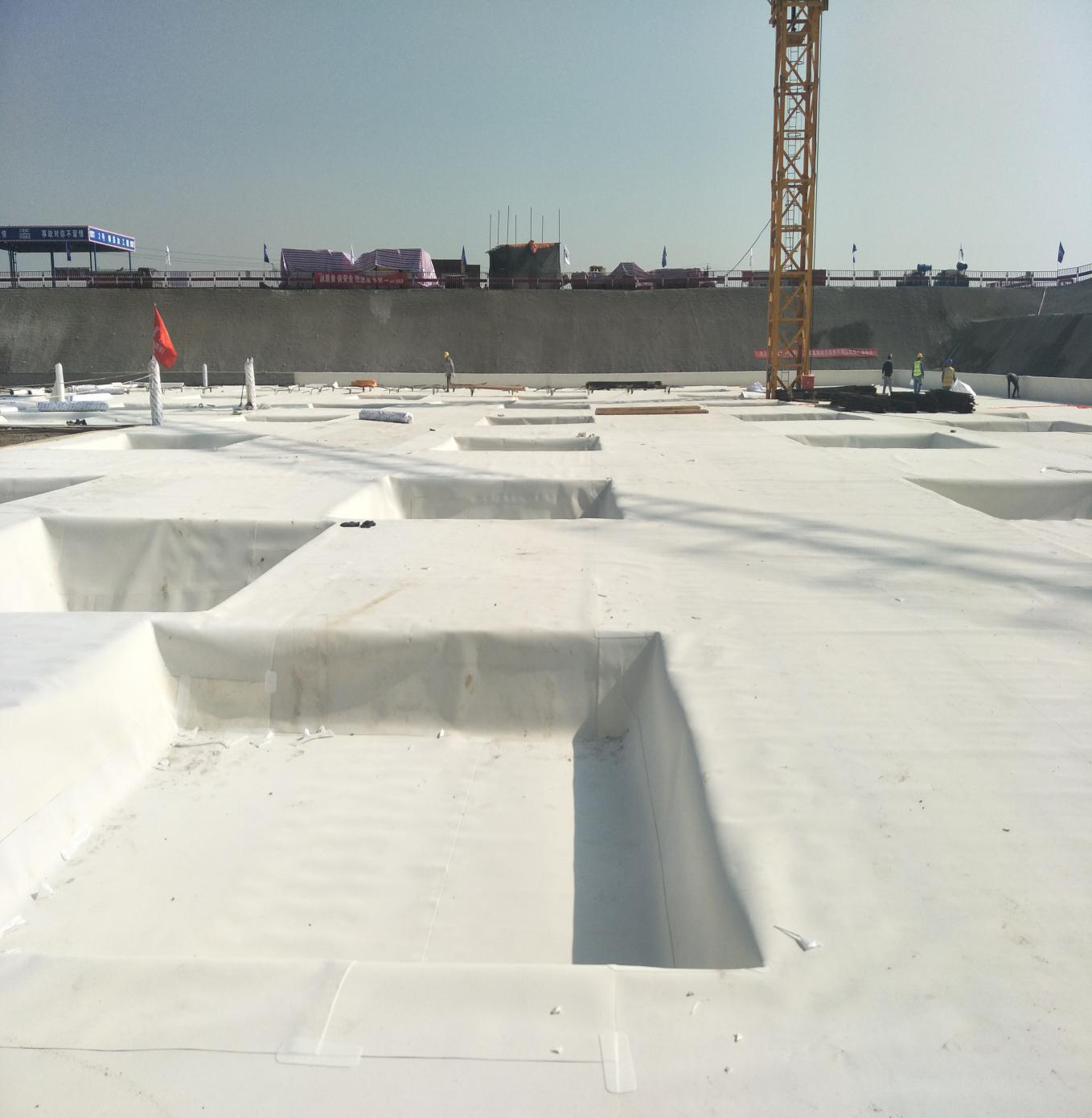

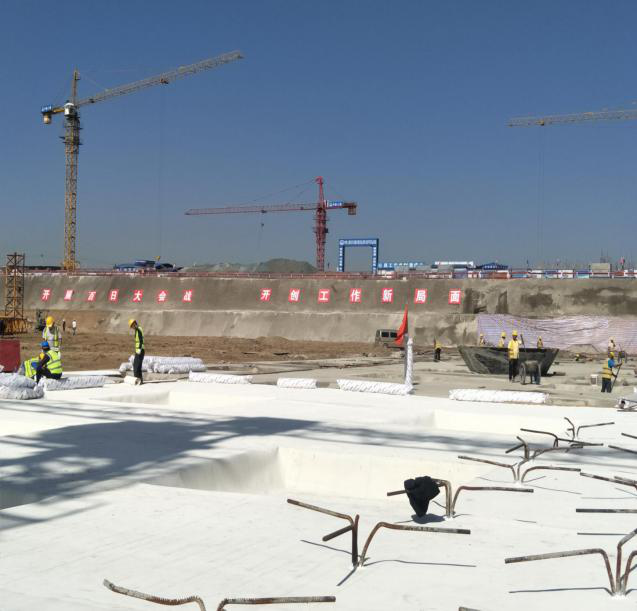

1、实例情况及照片
本工法在“郑万高铁平顶山西站东广场及配套基础设施项目”和“宝丰县杨庄镇同岭棚户区改造项目”进行了现场推广应用。
2、效果检查
采用本工法节约了工程造价，节省了工期，施工过程安全可控，符合环保要求。实施后得到了项目监理单位、建设单位及地方政府主管部门的一致好评，取得了良好的经济效益和社会效益。

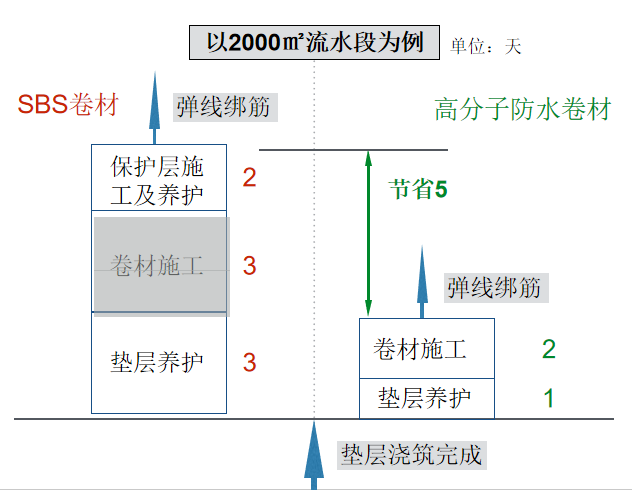

工期对比示意图

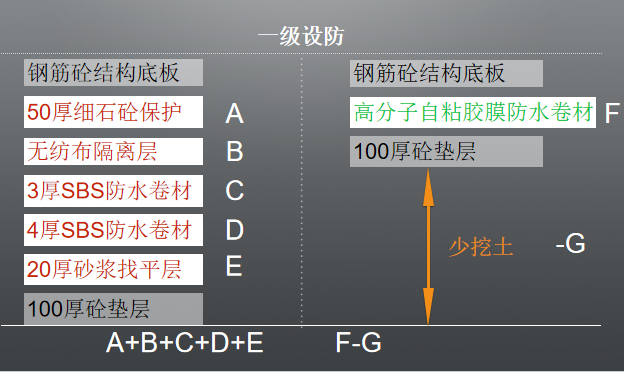

节约成本对比示意图
